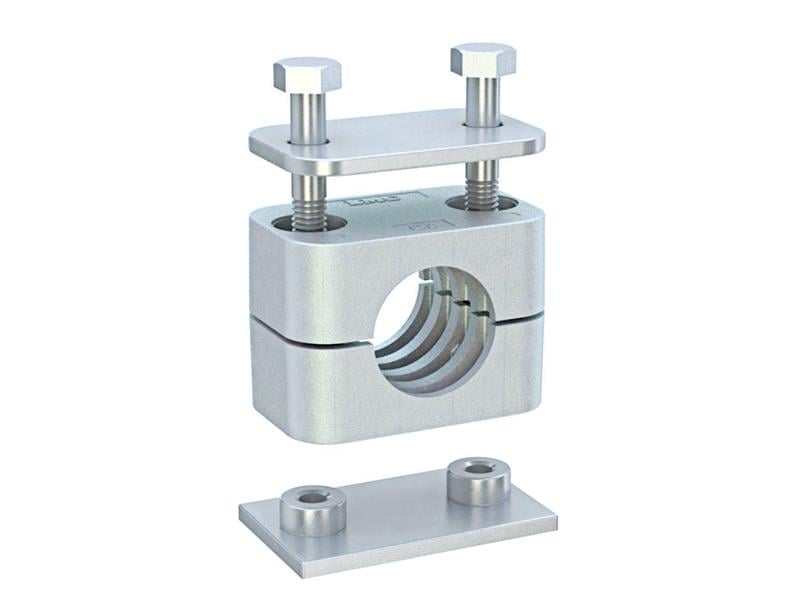

10 mm borular için 212G1-1000, hidrolik ve pnömatik hatları sabitleyen üst ve alt plakalı bir alüminyum boru kelepçesidir; anma çapı R 1/8.
10 mm çift plakalı kelepçe nerede kullanılır?
Çift plakalı tipteki bu kelepçe, 10 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
G1 grubu ne demek?
Grup kodu, kelepçenin dış gövde ölçüsünü belirtir. Aynı gruptaki kelepçelerin dış ölçüleri, cıvata ve plakaları ortaktır; yalnızca iç çapları farklıdır. G1 grubu 6–12 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Standart seri kelepçe ne zaman seçilir?
212G1-1000 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
Kelepçe montajında nelere dikkat edilir?
Çift plakalı kelepçede gövde iki yarıdan oluşur; boru bu iki yarının arasına alınır ve cıvatalarla sıkıştırılır. Montaj delikleri 20 mm aralıkla (L2) açılmalıdır. Montaj veya kaynak plakası için önerilen en düşük sac kalınlığı 0,4 mm'dir. Sıkma sonrası borunun gövde içinde oturduğunu ve kaymadığını kontrol edin.
212G1-1000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 10 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 36 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 37 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçeyi 10 mm dış çapa uygun seçtiğinizden emin olun; büyük kelepçe boruyu titreştirir, küçük kelepçe gövdeyi çatlatır.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
