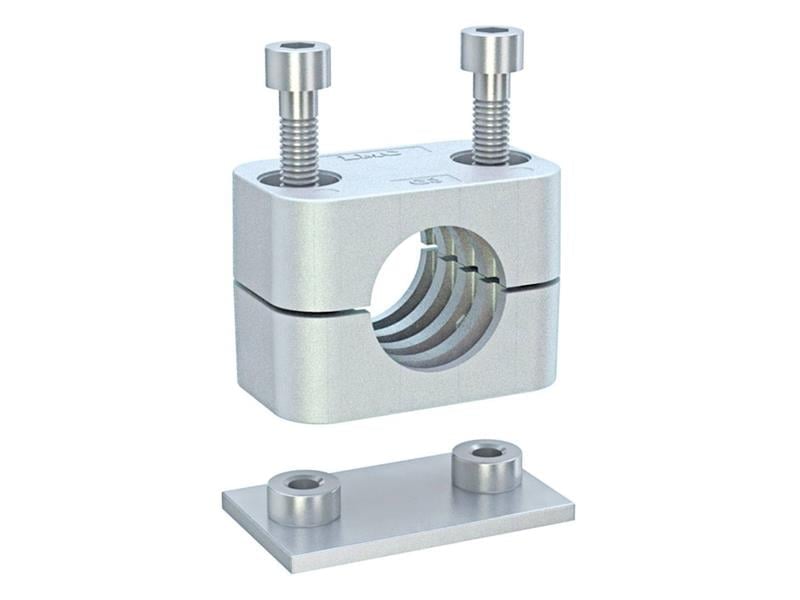

38 mm borular için 211G5-3800, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir alüminyum boru kelepçesidir; anma çapı R 1 – R 1 1/4.
38 mm komple kelepçe nerede kullanılır?
38 mm dış çaplı boru ve hortumları taşımak için kullanılan bu standart seri kelepçe, tesisatı düzenli ve sabit tutar. İş makinelerinde, preslerde, hidrolik ünitelerde, gemi ve endüstriyel tesislerde boru tesisatının temel elemanıdır.
Sık sorulan sorular
Kelepçe ölçüsü neye göre belirlenir?
Kelepçe, sabitleyeceği borunun veya hortumun dış çapına göre seçilir. 211G5-3800 38 mm dış çaplı boru veya hortum içindir; anma çapı R 1 – R 1 1/4, inç karşılıkları 1 1/4" – 1 1/2". Boru çapınız 38 mm değilse G5 grubundaki diğer çaplara bakabilirsiniz.
G5 grubu ne demek?
211G5-3800 kodundaki G5, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G5 grubu 32–42 mm kapsar; hat çapı değişse bile montaj yüzeyini yeniden delmek gerekmez.
Standart seri kelepçe ne zaman seçilir?
211G5-3800 standart seri (DIN 3015/1) kelepçedir. Genel hidrolik hatlarda standart seri yeterlidir; ağır yüklü hatlar için DIN 3015/2, iki boruyu birlikte taşımak için DIN 3015/3 seçilir.
211G5-3800 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 38 mm, Anma Çapı (R) R 1 – R 1 1/4, İnç Karşılığı 1 1/4" – 1 1/2", Grup Çap Aralığı 32 – 42 mm, Uzunluk (L1) 71 mm, Delik Aralığı (L2) 52 mm, Yükseklik (H1) 32 mm, Toplam Yükseklik (H2) 61 mm, Min. Sac Kalınlığı (S) 0,8 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Kelepçe ölçüsünü borunun dış çapına göre seçin.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Kaynak işlemlerini kelepçe gövdesi takılmadan önce tamamlayın.
