211G4-3000, 30 mm dış çaplı boru ve hortumlar için LMC standart seri komple boru kelepçesidir. Gövdesi alüminyumdur ve DIN 3015/1 standardına uygundur.
30 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 30 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Kelepçedeki G4 kodu neyi gösterir?
211G4-3000 kodundaki G4, kelepçenin gövde büyüklüğünü gösteren grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G4 grubu 26,9–30 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
Komple kelepçe ne demek?

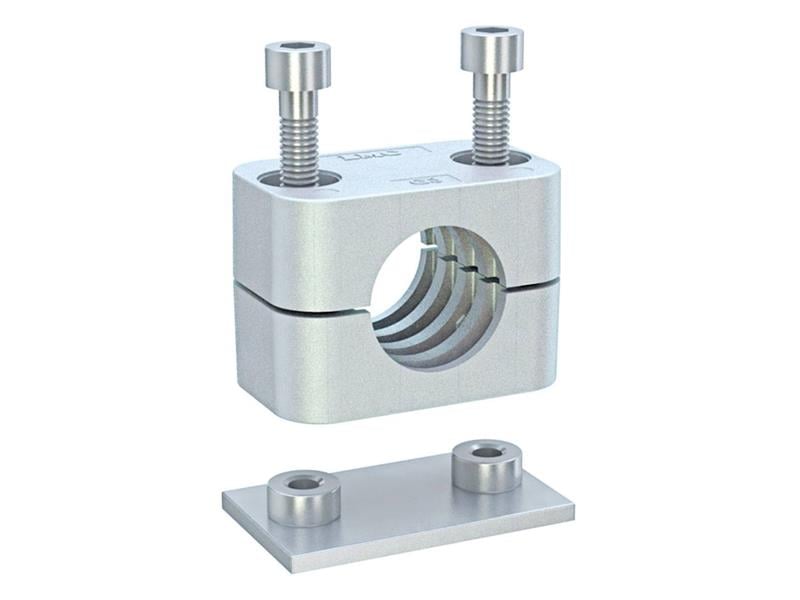

Kelepçe gövdesi, alt plakası ve cıvatası bir arada gelir; doğrudan kaynak plakasına veya montaj yüzeyine bağlanır. Alüminyum gövdeli 211G4-3000, bu montaj tipinin standart seri üyesidir.
Kelepçeler ne sıklıkla yerleştirilmelidir?
Kelepçe aralığı boru çapına, hattın titreşimine ve borunun taşıdığı yüklere göre belirlenir; 30 mm boru için bu üç etken birlikte değerlendirilmelidir. Vana, filtre gibi ağır parçalar boruya yük bindirmemeli; bunların her iki yanı kelepçeyle desteklenmelidir. Çok sayıda paralel boru varsa raya uyumlu kelepçelerle ortak bir hat oluşturmak işi kolaylaştırır.
211G4-3000 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 30 mm, Anma Çapı (R) R 3/4, Grup Çap Aralığı 26,9 – 30 mm, Uzunluk (L1) 59 mm, Delik Aralığı (L2) 40 mm, Yükseklik (H1) 24 mm, Toplam Yükseklik (H2) 45 mm, Min. Sac Kalınlığı (S) 0,6 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 30 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
