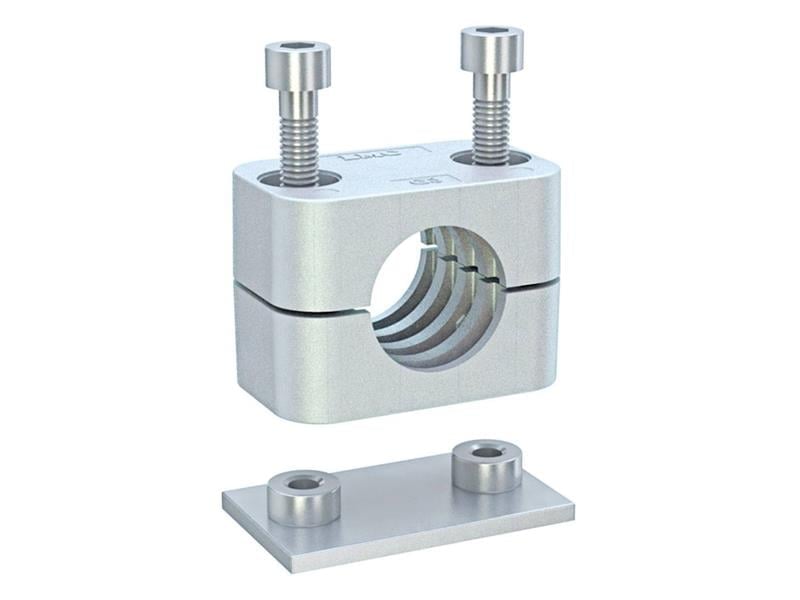

9,5 mm borular için 211G1-950, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir alüminyum boru kelepçesidir; anma çapı R 1/8.
9,5 mm komple kelepçe nerede kullanılır?
Komple tipteki bu kelepçe, 9,5 mm'lik hatları makine gövdesine, profile veya duvara bağlamak için kullanılır. Ünite imalatçıları, makine üreticileri ve bakım servisleri tarafından hem yeni tesisatta hem de tamirde kullanılır.
Sık sorulan sorular
Kelepçe ölçüsü neye göre belirlenir?
Seçimde esas alınan ölçü borunun iç çapı değil, dış çapıdır. 211G1-950 9,5 mm dış çaplı boru veya hortum içindir; anma çapı R 1/8, inç karşılıkları 1/4" – 5/16" – 3/8". Boru çapınız 9,5 mm değilse G1 grubundaki diğer çaplara bakabilirsiniz.
Kelepçe montajında nelere dikkat edilir?
Alt gövde yarısı plakasıyla birlikte yüzeye yerleştirilir, boru gövdeye oturtulur, ardından üst gövde takılarak cıvatalarla sıkılır. Tabloya göre delik aralığı (L2) 20 mm'dir; montaj yüzeyindeki delikler bu ölçüye göre hazırlanmalıdır. Plakanın en az 0,4 mm kalınlıkta olması önerilir. Cıvatalar gövdeyi ezmeden, boru hareket etmeyecek kadar sıkılmalıdır.
Kelepçe ne işe yarar?
Standart seri bir kelepçe olan 211G1-950, 9,5 mm boruyu taşıyıcı yüzeye bağlayarak hattın konumunu korur. Hidrolik sistemde basınç darbeleri boruyu hareket ettirmek ister; kelepçe bu hareketi sınırlar ve bağlantı noktalarını korur. DIN 3015/1 standardındaki ölçüler sayesinde aynı gruptaki kelepçeler aynı montaj deliklerine takılabilir.
211G1-950 ölçüleri nelerdir?
Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 9,5 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 36 mm, Delik Aralığı (L2) 20 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 30 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 9,5 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Aşırı sıkma gövdeyi çatlatır; cıvataları kontrollü sıkın.
- Ağır elemanların iki tarafını kelepçeyle destekleyin.
