10 mm borular için 211G0-1000, hidrolik ve pnömatik hatları sabitleyen gövde, altlık plakası ve cıvatayla birlikte komple bir alüminyum boru kelepçesidir; anma çapı R 1/8.
10 mm komple kelepçe nerede kullanılır?
211G0-1000, hidrolik ve pnömatik boru hatlarını, hortumları ve kablo demetlerini makineye, şasiye veya duvara sabitlemek için kullanılır. Hidrolik ünite tesisatında, mobil makinelerde, enerji ve proses tesislerinde yaygın olarak tercih edilir.
Sık sorulan sorular
211G0-1000 kodu ne anlama gelir?
LMC kelepçe kodunda ilk rakam malzemeyi (2 = alüminyum), ikinci rakam seriyi (1 = standart seri, DIN 3015/1), üçüncü rakam montaj tipini (1 = komple) gösterir. Ardından gelen G0 grup kodudur; tireden sonraki 1000 ise boru çapının 100 katıdır, yani 10 mm.
Kelepçedeki G0 kodu neyi gösterir?
G0, LMC kelepçelerinde gövde boyutunu tanımlayan grup kodudur. Bir gruptaki tüm kelepçeler aynı dış ölçüye ve aynı cıvatalara sahiptir, sadece boru yuvasının çapı değişir. G0 grubu 6–12 mm kapsar; bu sayede aynı montaj deliklerine farklı çaptaki borular bağlanabilir.
Bir hatta kaç kelepçe kullanılmalı?
Kesin aralık uygulamaya göre değişir; 10 mm'lik bir hatta titreşim arttıkça kelepçeler sıklaştırılmalıdır. Vana, filtre gibi ağır parçalar boruya yük bindirmemeli; bunların her iki yanı kelepçeyle desteklenmelidir. Çok sayıda paralel boru varsa raya uyumlu kelepçelerle ortak bir hat oluşturmak işi kolaylaştırır.
211G0-1000 ölçüleri nelerdir?

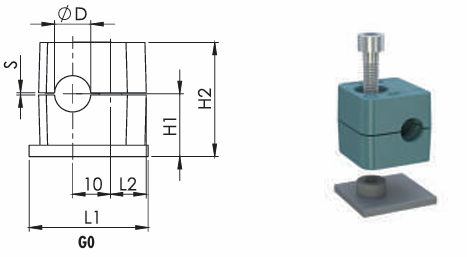

Katalog tablosuna göre Boru / Hortum Dış Çapı (ØD) 10 mm, Anma Çapı (R) R 1/8, İnç Karşılığı 1/4" – 5/16" – 3/8", Grup Çap Aralığı 6 – 12 mm, Uzunluk (L1) 28 mm, Delik Aralığı (L2) 9,5 mm, Yükseklik (H1) 16,5 mm, Toplam Yükseklik (H2) 30 mm, Min. Sac Kalınlığı (S) 0,4 mm, Kelepçe Genişliği 30 mm. Harflerin kelepçe üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- 10 mm dışındaki boru çaplarında bu kelepçeyi kullanmayın.
- Sıkma sonrası borunun gövde içinde kaymadığını kontrol edin.
- Montaj plakası için tabloda önerilen en düşük sac kalınlığının (0,4 mm) altına inmeyin.
