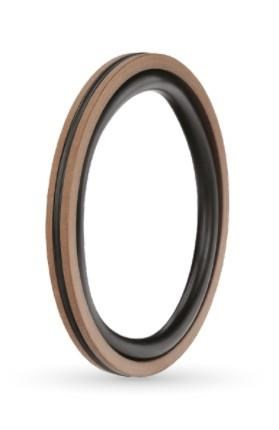

20x9x4,2 mm ölçüsündeki A306 020-009, A306 profilli PTFE + BRONZ / 70 NBR PTFE piston keçesi olarak hidrolik silindirlerde kullanılır.
PTFE piston keçesi nerede kullanılır?
A306 020-009, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Bronz katkılı PTFE ring ile X-ringden oluşur. X-ring, dinamik çalışmada oluşacak yağ filmini engellemeye yardımcı olur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 20 mm, piston kanal dibi çapı Ød = 9 mm, kanal genişliği B = 4,2 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
PTFE piston keçesi kaç bar basınca dayanır?
A306 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 2 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A306 020-009 için keçe et kalınlığı (ØD − Ød) / 2 = 5,5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 2.2 bar → 0,30; 3.2 bar → 0,40 (diğer basınçlar tabloda).
Keçe kanala nasıl takılır?
Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring takılırken genleştiği için montajdan sonra bir kalibrasyon kovanıyla eski çapına getirilmelidir. Kanal genişliği tabloya göre B = 4,2 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
