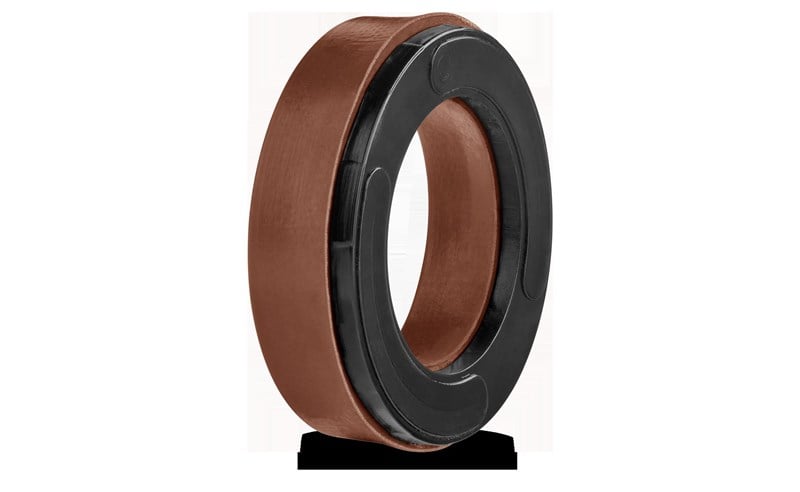

20x30x8 Yüksek Basınç Su Pompası Keçesi (A703-020)

20x30x8 mm ölçüsündeki A703-020, A703 profilli ÖZEL BEZLİ NBR/POM yüksek basınç su pompası keçesi olarak hidrolik silindirlerde kullanılır.

Yüksek basınç su pompası keçesi ne için kullanılır?

20 mm mil için yüksek basınç su pompası keçesi olan A703-020, yağın dışarı kaçmasını önler. Özel bezli NBR sızdırmazlık ringi ve POM ön ringden oluşur; sızdırmazlık ringi eşit dudaklıdır. Su ve su-yağ karışımı akışkanlarda su emiliminden kaynaklanan boyut değişimini en aza indirir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

20x30x8 ölçüsü nasıl okunur?

Tabloya göre mil (piston kolu) çapı Ød = 20 mm, kanal dibi çapı ØD = 30 mm, kanal genişliği B = 8 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 20 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.5 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤0.3 µm · Rmax ≤4.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

A703-020 ile birlikte hangi parçalar kullanılır?

Silindir boğazında genellikle sırasıyla yataklama, boğaz keçesi ve en dışta toz keçesi bulunur. Sitemizde aynı 20 mm mil çapı için toz keçesi olarak A201-020 PU, A202-020/3 PU; yataklama olarak A251-020/2, A251-020/3 bulunur.

A703 profilinin özelliği nedir?

Özel bezli NBR sızdırmazlık ringi ve POM ön ringden oluşur; sızdırmazlık ringi eşit dudaklıdır. Su ve su-yağ karışımı akışkanlarda su emiliminden kaynaklanan boyut değişimini en aza indirir. Aynı profilde bu ölçüye en yakın A703-018 B (18x28x10) ve A703-020 B (20x30x10) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+80 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (250 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
