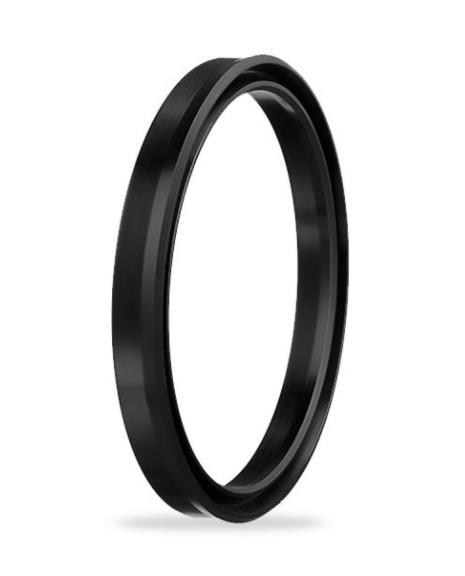

A151-020/3, 20x30x7 mm ölçülü ALP boğaz nutringi ürünüdür; malzemesi 90 NBR veya 92 PU.
Boğaz nutringi nerede kullanılır?
A151-020/3, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. İç sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca boğaz (mil) uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 20 mm, kanal dibi çapı ØD = 30 mm, keçe yüksekliği b = 7 mm, kanal genişliği B = 8 mm, montaj pahı uzunluğu C = 4,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Yüzey pürüzlülüğü neden önemlidir?
A151-020/3 için dinamik yüzey, 20 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
A151-020/3 için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A151-020/3 için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,40 · 100 bar: 0,20 · 160 bar: 0,10; 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Boğaz nutringi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4,5 mm, kanal genişliği B = 8 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü NBR için -30/+105 °C, PU için -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (NBR için 160 bar, PU için 400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
