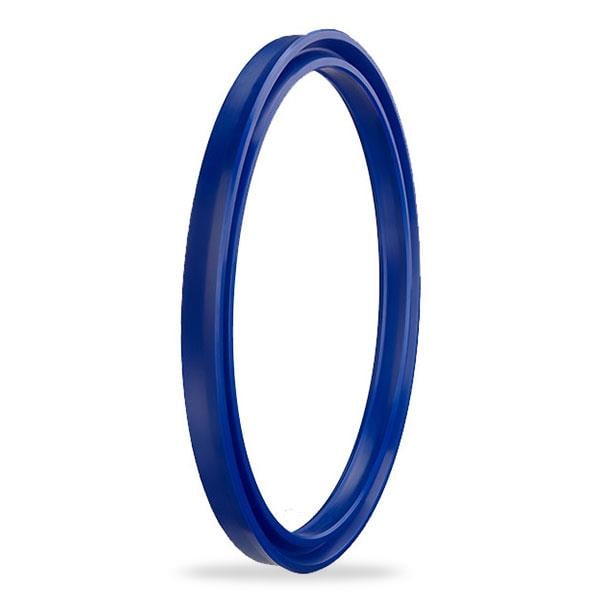

20x30x6 mm ölçüsündeki A154-020 PU, A154 profilli 92 PU boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Boğaz nutringi nerede kullanılır?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu boğaz nutringi, yağın dışarı kaçmasını önler. İç dudağı kısa, çift dinamik dudaklı tek parçalı PU nutringdir; yalnızca boğaz uygulamaları içindir. İkinci dinamik dudak mil üzerinde daha ince yağ filmi bırakır ve dışarıdan gelen partiküllerin silindire girmesini zorlaştırır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
20x30x6 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 20 mm, kanal dibi çapı ØD = 30 mm, keçe yüksekliği b = 6 mm, kanal genişliği B = 7 mm, montaj pahı uzunluğu C = 4,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Yüzey pürüzlülüğü neden önemlidir?
A154-020 PU için dinamik yüzey, 20 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A154-020 PU için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A154-020 PU için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
A154-020 PU montajında nelere dikkat edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4,5 mm, kanal genişliği B = 7 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
