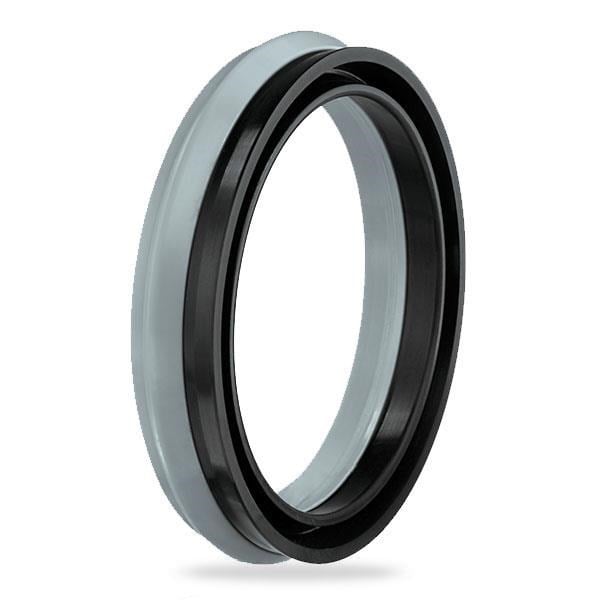

20x30x10,4 mm ölçüsündeki A854-020, A854 profilli 80 NBR+TPE veya 92 PU+TPE pnömatik toz-boğaz keçesi olarak pnömatik silindirlerde kullanılır.
Pnömatik toz-boğaz keçesi nerede kullanılır?
Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik toz-boğaz keçesi, havanın dışarı kaçmasını önler. Hem boğaz hem toz keçesi görevi yapan kombine keçedir; PU+TPE ve NBR+TPE olarak üretilir. PU+TPE ağır hizmet, NBR+TPE orta ve ağır hizmet uygulamaları içindir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
A854-020 hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 20 mm, kanal dibi çapı ØD = 30 mm, kanal genişliği B = 7,7 mm, yükseklik 13 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Pnömatik toz-boğaz keçesi kaç bar basınca dayanır?
20x30x10,4 ölçüsündeki bu keçede tabloya göre çalışma basıncı NBR+TPE için 16 bar, PU+TPE için 16 bar, çalışma sıcaklığı NBR+TPE için -30/+105 °C, PU+TPE için -30/+80 °C, kayma hızı en fazla NBR+TPE için 1 m/s, PU+TPE için 1 m/sn; akışkan tipi: NBR+TPE için şartlandırılmış hava, PU+TPE için şartlandırımalmış hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A854-020 için dinamik yüzey, 20 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Pnömatik toz-boğaz keçesi nasıl monte edilir?
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 7,7 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü NBR+TPE için -30/+105 °C, PU+TPE için -30/+80 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (NBR+TPE için 16 bar, PU+TPE için 16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
