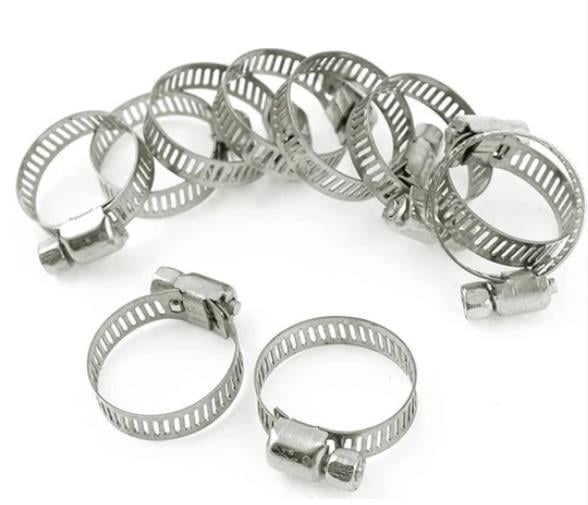

Ortalama 25 mm dış çaplı hortumlar için: ER-BI 20-30 mm galvanizli ayarlı hortum kelepçesi, 10 mm ayar payı sunar. Katalogdaki kodu B1-02'dir.
Teknik özellikler
| Tip | Sonsuz vidalı (ayarlı) hortum kelepçesi, B tipi (geniş bant) |
|---|
| Sıkma aralığı (Ø D) | 20 – 30 mm (3/4"–1 3/16") |
|---|
| Bant genişliği (b1) | 13 mm |
|---|
| Bant kalınlığı (S1) | 0,7 mm |
|---|
| Gövde genişliği (b2) | 18,6 mm |
|---|
| Sıkma torku | 6 Nm |
|---|
| Kopma (dayanım) torku | 8 Nm |
|---|
| Boşta dönme torku | 1 Nm |
|---|
| Malzeme (W1) | Bant ve gövde 1.0330 (DC01) çelik, vida 20MnB4 çinko kaplı |
|---|
| Tuz testi | 100 saat (ASTM B117) |
|---|
| Standart | TS 12091 – DIN 3017 |
|---|
| Kutu adedi | 600 adet (kutu 14,3 kg) |
|---|
| Katalog kodu | B1-02 |
|---|
Değerler ER-BI ürün kataloğundan (B tipi kelepçeler, W1 malzeme) alınmıştır.
Nerelerde kullanılır?
ER-BI ayarlı kelepçeler; beyaz eşya, otomotiv, tarım makineleri, iş makineleri ve egzoz sistemlerinde hortum bağlantıları için kullanılır. Geniş bantlı B tipi, sıkma kuvvetini daha geniş alana yayar ve daha yüksek tork kabul eder.
Sık sorulan sorular
Vida neden zor dönüyor?
Boşta dönme torku, kelepçe yük almadan vidayı çevirmek için gereken torktur; bu ölçüde 1 Nm'dir. Vida bu değerden çok daha zor dönüyorsa diş ya da bant hasarlı olabilir.
B tipi ne demek?
Bu ölçü katalogda B tipi (geniş bant) olarak geçer: bant genişliği 13 mm, bant kalınlığı 0,7 mm, vida gövdesi genişliği 18,6 mm'dir. Geniş bant sıkma kuvvetini daha geniş alana yayar.
Komşu ölçüler nelerdir?
Sitemizdeki komşu ölçüler: 19–26 mm ve 22–36 mm. Aralıklar örtüştüğü için ölçtüğünüz çap aralığın ortasına hangisinde daha yakınsa onu seçin.
Nasıl takılır?
Vida gevşetilip bant hortuma geçirilir, kelepçe hortumun nipel üzerindeki bölümüne, uçtan birkaç milimetre içeriye yerleştirilir. Vida düz tornavida, yıldız tornavida ya da lokmayla 6 Nm'ye kadar sıkılır.
Kullanırken dikkat edilmesi gerekenler
- Sıkma torkunu 6 Nm civarında tutun; 8 Nm kopma torkudur.
- Makineyle sıkarken devri 300 dev/dk civarında tutun.
- Bandın hortuma düz oturduğunu ve kıvrılmadığını kontrol edin.
- Tuzlu ve sürekli ıslak ortamda paslanmaz kelepçe kullanın.
