20x29x3 (A856-020)

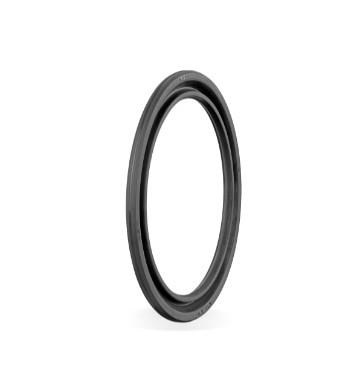

A856-020, 20x29x3 mm ölçülü ALP pnömatik boğaz keçesi ürünüdür; malzemesi 80 NBR.

Pnömatik boğaz keçesi ne için kullanılır?

Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik boğaz keçesi, havanın dışarı kaçmasını önler. Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

20x29x3 ölçüsü nasıl okunur?

Tabloya göre mil (piston kolu) çapı Ød = 20 mm, kanal dibi çapı ØD = 29 mm, kanal genişliği B = 3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

A856-020 hangi malzemeden üretilir?

Malzeme tabloda 80 NBR olarak verilmiştir. 80 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

A856-020 montajında nelere dikkat edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 3 mm’dir.

A856 hangi durumda tercih edilir?

Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Aynı profilde bu ölçüye en yakın A856-016 (16x25x3) ve A856-023 (23x32x3) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
