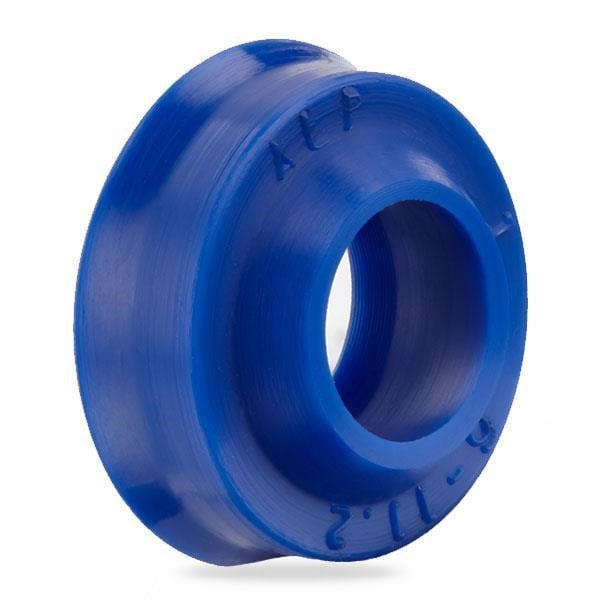

ALP A853-020 PU: A853 profilli 20x25x4,6/3,7 pnömatik toz-boğaz keçesi. Çalışma basıncı 16 bar / 12 bar.
Pnömatik toz-boğaz keçesi nerede kullanılır?
Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik toz-boğaz keçesi, havanın dışarı kaçmasını önler. Hem boğaz hem toz keçesi görevi yapan kombine pnömatik keçedir; PU ve NBR olarak üretilir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 20 mm, kanal dibi çapı ØD = 25 mm, kanal genişliği B = 4 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A853-020 PU hangi şartlarda çalışır?
A853-020 PU için tabloya göre çalışma basıncı 16 bar / 12 bar, çalışma sıcaklığı -30/+80 °C / -30/+105 °C, kayma hızı en fazla 1 m/s / 1 m/sn; akışkan tipi: şartlandırılmamış hava / Şartlandırılmış hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
92 PU / 90 NBR ne demek?
A853-020 PU 92 PU / 90 NBR malzemeden üretilir. Baştaki 92 ve 90, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C / -30/+105 °C.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A853-020 PU için dinamik yüzey, 20 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+80 °C / -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (16 bar / 12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
