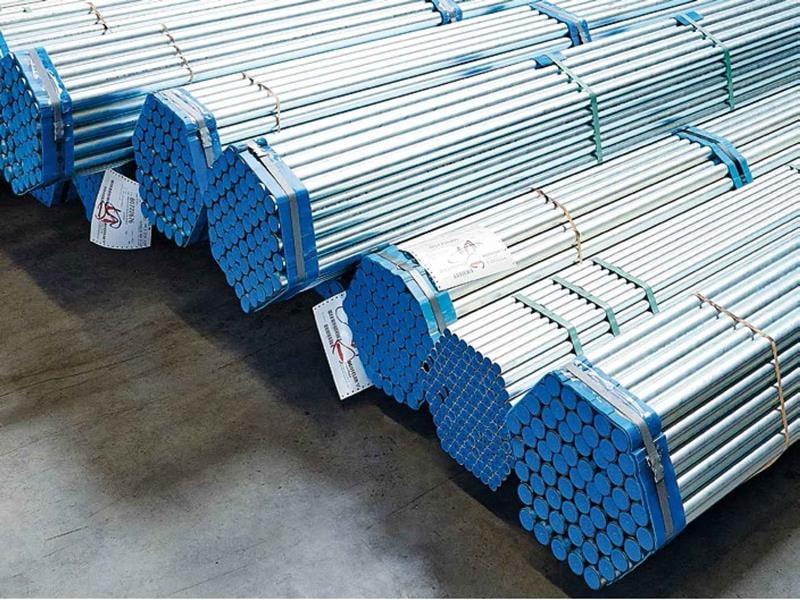

Benteler 20x2 galvanizli hidrolik boru ile hidrolik ünite, valf ve silindir arasındaki sabit yağ hatları kurulur. İç çapı 16 mm'dir.
Teknik özellikler
| Ürün | Benteler hidrolik devre (hat) borusu, galvanizli |
|---|
| Dış çap | 20 mm |
|---|
| Et kalınlığı | 2 mm |
|---|
| İç çap | 16 mm (hesaplanan) |
|---|
| İç kesit alanı | 201,1 mm² (hesaplanan) |
|---|
| Yaklaşık ağırlık | 0,888 kg/m (çelik, 7,85 g/cm³ ile hesaplanan) |
|---|
| 24° rakor serisi | S (ağır) serisi |
|---|
| Yüzey | Galvaniz (çinko) kaplama |
|---|
Dış çap ve et kalınlığı ürün ölçüsüdür; iç çap, kesit ve ağırlık bu ölçülerden hesaplanmıştır. Rakor serisi ISO 8434-1 (DIN 2353) 24° konik rakor ölçülerine göredir.
Nerelerde kullanılır?
Benteler hidrolik hat boruları; yoldaki kamyonlarda, madendeki ekskavatörlerde, tarladaki biçerdöver ve traktörlerde, metal preslerde ve plastik enjeksiyon makinelerinde kullanılır. Galvaniz kaplama, dış ortama açık hatlarda korozyona karşı koruma sağlar.
Sık sorulan sorular
6 metre boru kaç kilo gelir?
Çelik yoğunluğu (7,85 g/cm³) ile hesaplanan ağırlık yaklaşık 0,888 kg/m'dir. Buna göre 6 metrelik bir boy yaklaşık 5,3 kg gelir; kaplama ağırlığı bu hesaba dahil değildir.
Bu borudan ne kadar yağ geçer?
İç kesit alanı 201,1 mm²'dir; bu kesitte yağ 1 m/s hızla akarken debi yaklaşık 12,1 lt/dk olur. Debi hızla doğru orantılıdır; boru çapı, hattın türüne göre izin verilen akış hızı ve basınç kaybı hesaplanarak seçilmelidir.
Hangi rakorla kullanılır?
20 mm dış çap, ISO 8434-1 (DIN 2353) 24° konik sıkma rakorlarının S (ağır) serisinde yer alır. L (hafif) serisi orta basınç, S (ağır) serisi yüksek basınç hatları içindir; rakorun basınç sınıfı rakor üreticisinin değerine göre seçilir.
Galvanizli boru neden tercih edilir?
Galvaniz (çinko) kaplama, fosfat kaplamaya göre çok daha uzun süreli korozyon koruması sağlar. Benteler, hidrolik hat boruları için ZISTA® adlı çinko esaslı kaplama ailesini geliştirdiğini ve bükülüp şekillendirildikten sonra da yapışmasını koruduğunu belirtir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını boru malzemesinin sertifikasına göre hesaplayın; yalnız ölçüye bakarak basınç seçmeyin.
- Boruyu kelepçelerle titreşime karşı sabitleyin.
- Galvaniz kaplamaya kaynak yapmayın; kaynak bölgesi korozyona açılır.
- Borunun rakor içine tam oturduğundan emin olun.
