ALP A307-020: A307 profilli 20x15,1x2,2 rotary piston keçesi. Çalışma basıncı 300 bar.
A307-020 ne işe yarar?
A307-020, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Bronz katkılı PTFE ring ile itici O-ringden oluşur; döner uygulamalarda dış çapta sızdırmazlık sağlar. Düşük sürtünme sayesinde yüksek kayma hızlarında güvenle çalışır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A307-020 hangi mil / silindir çapına uyar?

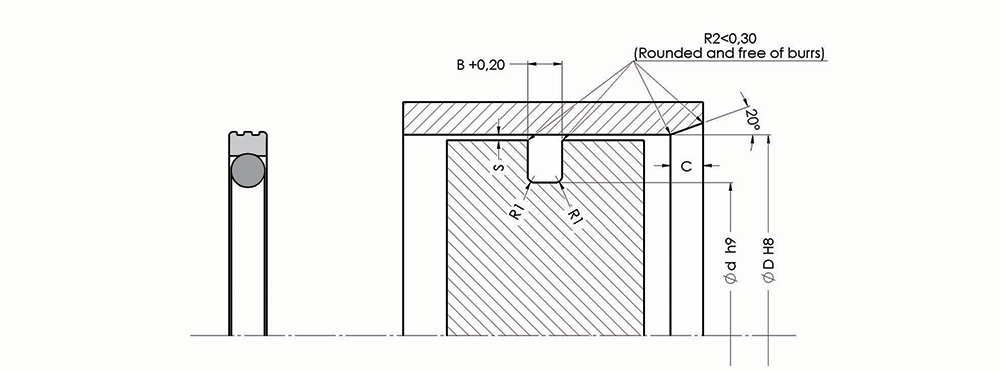

Tabloya göre silindir gömleği iç çapı ØD = 20 mm, piston kanal dibi çapı Ød = 15,1 mm, kanal genişliği B = 2,2 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A307-020 için keçe et kalınlığı (ØD − Ød) / 2 = 2,45 mm’dir. İzin verilen en büyük boşluk: 100 bar → 200; 2.2 bar → 0,15; 3.2 bar → 0,20 (diğer basınçlar tabloda).
Keçe kanala nasıl takılır?
Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring takılırken genleştiği için montajdan sonra bir kalibrasyon kovanıyla eski çapına getirilmelidir. Kanal genişliği tabloya göre B = 2,2 mm’dir.
A307 ile diğer profiller arasındaki fark nedir?
Bronz katkılı PTFE ring ile itici O-ringden oluşur; döner uygulamalarda dış çapta sızdırmazlık sağlar. Düşük sürtünme sayesinde yüksek kayma hızlarında güvenle çalışır. Aynı profilde bu ölçüye en yakın A307-015 (15x10,1x2,2) ve A307-025 (25x20,1x2,2) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (300 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
