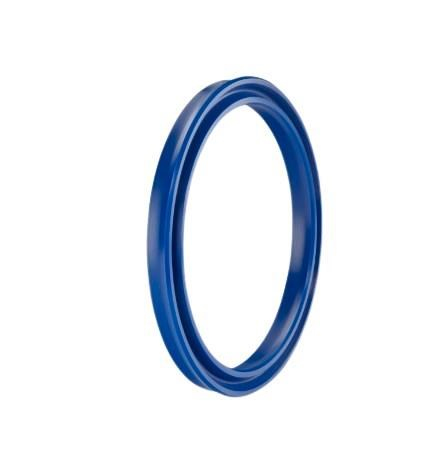

ALP A102-020 PU: A102 profilli 20x14x5,5 piston nutringi. Çalışma basıncı 400 bar.
A102-020 PU ne işe yarar?
20 mm silindir çapı için piston nutringi olan A102-020 PU, pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 20 mm, piston kanal dibi çapı Ød = 14 mm, keçe yüksekliği b = 5,5 mm, kanal genişliği B = 6,5 mm, montaj pahı uzunluğu C = 3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Çalışma basıncı ve sıcaklığı nedir?
A102-020 PU için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
92 PU ne demek?
20x14x5,5 ölçüsündeki bu piston nutringi için kullanılan malzeme: 92 PU. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.
Keçe kanala nasıl takılır?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Piston keçesi kanala aşırı gerilmeden geçirilmeli, gerekirse montaj kovanı kullanılmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 3 mm, kanal genişliği B = 6,5 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
