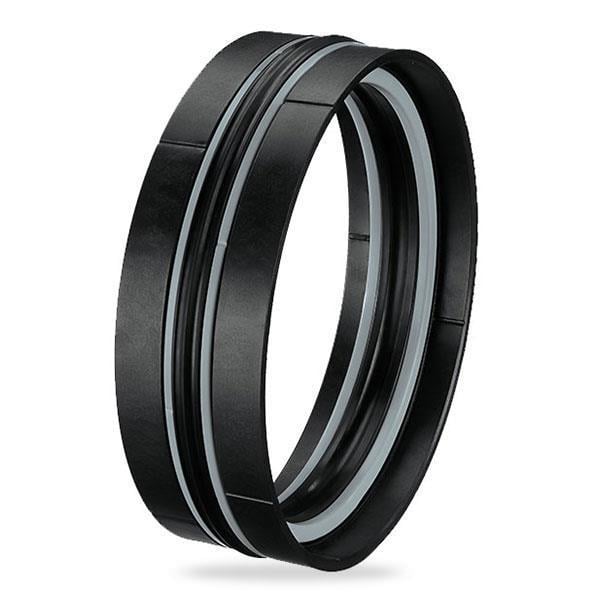

A105 020-011, 20x11x13,5x2,1 mm ölçülü ALP kompakt set ürünüdür; malzemesi 80 NBR/TPE/POM+CAM ELYAF.
Kompakt set nerede kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu kompakt set, pistonun iki tarafı arasındaki sızıntıyı önler. NBR sızdırmazlık ringi, TPE ve cam elyaf katkılı POM ringlerden oluşan 5 parçalı kompakt piston setidir. 5 parçalı yapısı kolay montaj sağlar; destek ve yataklama ringleri sette bulunur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 20 mm, piston kanal dibi çapı Ød = 11 mm, kanal genişliği B = 13,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Kompakt set kaç bar basınca dayanır?
20x11x13,5x2,1 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Malzemenin avantajı nedir?
Malzeme tabloda 80 NBR/TPE/POM+CAM ELYAF olarak verilmiştir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
A105 020-011 için yüzey kalitesi nasıl olmalı?
Bu üründe dinamik yüzey 20 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
