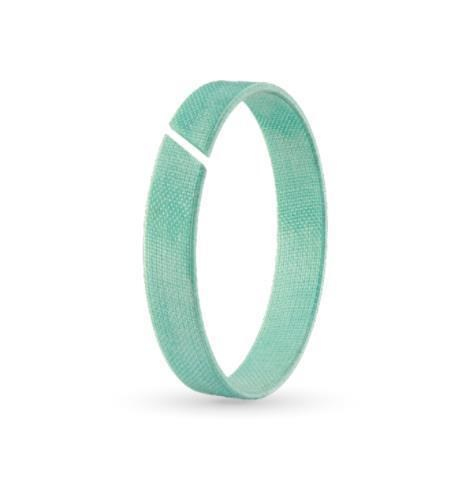

200x208x25 mm ölçüsündeki A255-200/1, A255 profilli Polyester Resin polyester reçine yataklama olarak hidrolik silindirlerde kullanılır.
A255-200/1 ne işe yarar?
Hidrolik silindirlerin piston ve boğazında kullanılan bu polyester reçine yataklama, yan yükleri taşır ve hareketli parçayı merkezler. Polimer elyafla desteklenmiş, PTFE katkılı polyester reçine kompozitten üretilir. Aşınma ve darbe dayanımı yüksektir, su emmesi sıfıra yakındır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A255-200/1 hangi mil / silindir çapına uyar?
Tabloya göre iç çap 200 mm, dış çap 208 mm, keçe yüksekliği b = 24,8 mm, yataklama genişliği B = 25 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Çalışma sıcaklığı ve hızı nedir?
A255 profilinde tabloya göre çalışma sıcaklığı -30/+120°C, kayma hızı en fazla 1.00 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
A255-200/1 için yüzey kalitesi nasıl olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤2.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Polyester reçine yataklama nasıl monte edilir?
Yataklama kanala takılırken kesik uçların arasında ısıl genleşme için boşluk bırakılmalıdır. Keçe 200 mm iç ve 208 mm dış çaplı kanala göre ölçülendirilmiştir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+120°C aralığının dışına çıkmamalıdır.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Yataklamanın kanal içinde dönmeden ve sıkışmadan oturduğunu kontrol edin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
