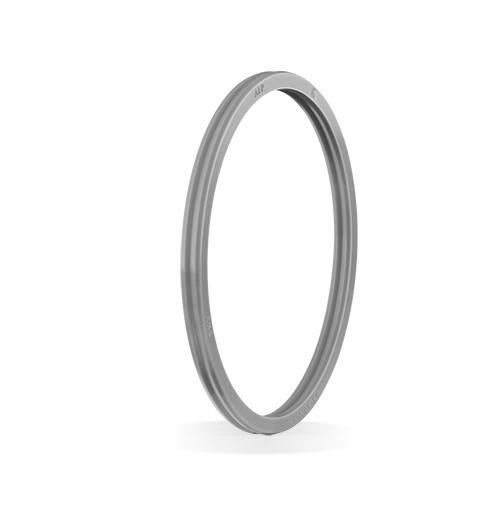

200x191,6x8,5 Statik Sızdırmazlık Keçesi (A406-200)

ALP A406-200: A406 profilli 200x191,6x8,5 statik sızdırmazlık keçesi. Çalışma basıncı 500 bar.

Statik sızdırmazlık keçesi nerede kullanılır?

Silindir kapağı, flanş ve yuvalarda kullanılan bu statik sızdırmazlık keçesi, hareket etmeyen parçalar arasında sızdırmazlık sağlar. O-ring + destek ringi kombinasyonunun yerine tasarlanmış yüksek performanslı PU statik keçedir. Akma dayanımı yüksek olduğu için destek ringi gerekmez; standart O-ring kanallarına uygun üretilebilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

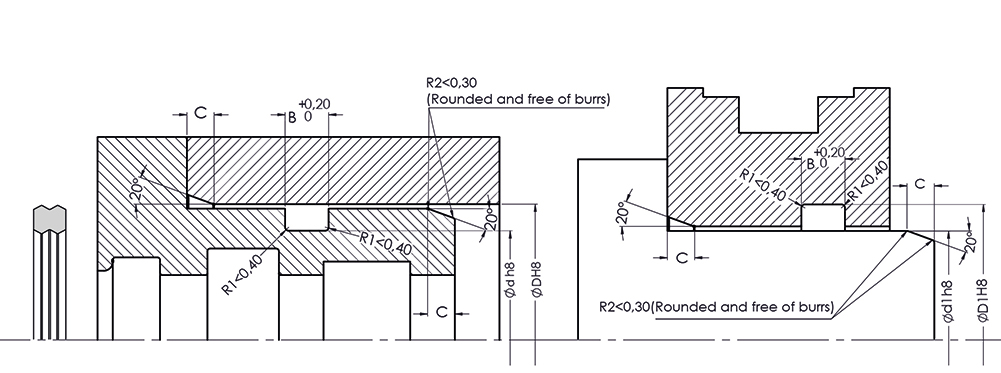

Tabloya göre iç çap 191,6 mm, dış çap 200 mm, kanal genişliği B = 8,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Statik sızdırmazlık keçesi kaç bar basınca dayanır?

A406 profilinde tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -35/+110 °C; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Yüzey pürüzlülüğü neden önemlidir?

Tabloda çalışan yüzey için Ra ≤0.8 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤6.3 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Statik sızdırmazlık keçesi nasıl monte edilir?

Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 8,5 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -35/+110 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (500 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
