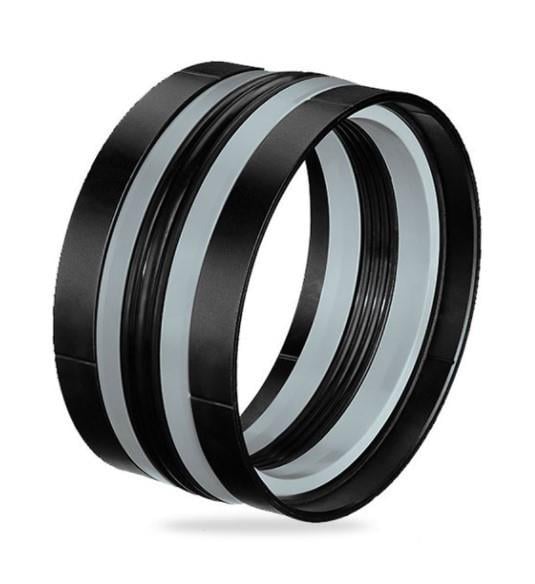

A109 200-175, 200x175x45 mm ölçülü ALP ağır hizmet kompakt set ürünüdür; malzemesi 80 NBR/TFE/POM+CAM ELYAF.
Ağır hizmet kompakt set nerede kullanılır?
200 mm silindir çapı için ağır hizmet kompakt set olan A109 200-175, pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 200 mm, piston kanal dibi çapı Ød = 175 mm, kanal genişliği B = 45 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Yüzey pürüzlülüğü neden önemlidir?
A109 200-175 için keçenin kaydığı yüzey 200 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Silindirde keçe düzeni nasıl olmalı?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 200 mm silindir çapı için sitemizde A251-196, A251-194 yataklamaları bulunur.
A109 hangi durumda tercih edilir?
V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Aynı profilde bu ölçüye en yakın A109 190-165 (190x165x45) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (700 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
