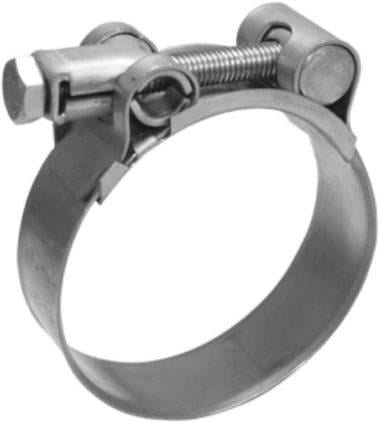

Ortalama 206,5 mm dış çaplı hortumlar için: KYZ 200-213 mm paslanmaz takviyeli kelepçe, 13 mm ayar payıyla 200 ile 213 mm arasını sıkar. Sıkma cıvatası M8'dir.
Teknik özellikler
| Seri | Karyıldız KYZ/TW4, takviyeli paslanmaz kelepçe |
|---|
| Sıkma aralığı (Ø D) | 200 – 213 mm |
|---|
| Bant genişliği | 25 mm |
|---|
| Bant kalınlığı | 1 mm veya 1,20 mm |
|---|
| Bant malzemesi | AISI 304 paslanmaz çelik |
|---|
| Cıvata | M8, AISI 304 paslanmaz (krom) |
|---|
| Somun | AISI 304 paslanmaz |
|---|
| Ambalaj adedi | 25 adet |
|---|
| Kullanım | Yüksek basınçlı hidrolik ve pnömatik hortum bağlantıları |
|---|
Değerler Karyıldız ürün kataloğundan (s. 10-11) alınmıştır.
Nerelerde kullanılır?
Karyıldız takviyeli kelepçeler, yüksek basınçla çalışan hidrolik ve pnömatik sistemlerde kesin sızdırmazlık gereken yerler için tasarlanmıştır. Turbo, intercooler, emiş ve dönüş hortumları gibi kalın cidarlı hortumlarda yaygındır.
Sık sorulan sorular
Hortum çapı nasıl ölçülür?
Hortumu boru ya da nipel üzerine taktıktan sonra, kelepçenin oturacağı noktadaki dış çapı kumpasla ölçün. Hortumun iç çapı ya da borunun çapı değil, sıkılacak yüzeyin dış çapı esas alınır. Ölçtüğünüz değer 200 – 213 mm arasındaysa bu ürün uygundur.
W4 ne demek?
W4, katalogdaki tam paslanmaz malzeme grubudur: bant, cıvata ve somun AISI 304 paslanmaz çeliktir. Bu nedenle deniz, nemli ve kimyasal ortamlarda korozyona karşı dayanıklıdır.
Kelepçe ne kadar sağlam?
Katalogda bant kalınlığı 1 mm veya 1,20 mm olarak verilir. 25 mm genişlikteki bu kalın bant, cıvata sıkıldığında esnemeden hortumu çepeçevre sıkar.
Yüksek basınçta tek kelepçe yeterli mi?
Uzun nipellerde ve yüksek basınçlı hatlarda hortum ucuna iki kelepçe takmak yaygın bir uygulamadır. Bu durumda iki adet 200–213 mm kelepçe, cıvataları farklı yöne bakacak şekilde aralıklı yerleştirilir.
Kullanırken dikkat edilmesi gerekenler
- Sıkılacak dış çapın 200 – 213 mm aralığında olduğundan emin olun.
- Ölçü 200 veya 213 mm sınırına çok yakınsa komşu ölçüyü değerlendirin.
- Kelepçeyi hortum ucuna değil, nipel üzerindeki bölüme takın.
- Köprünün hortum yüzeyine düz oturduğunu kontrol edin.
