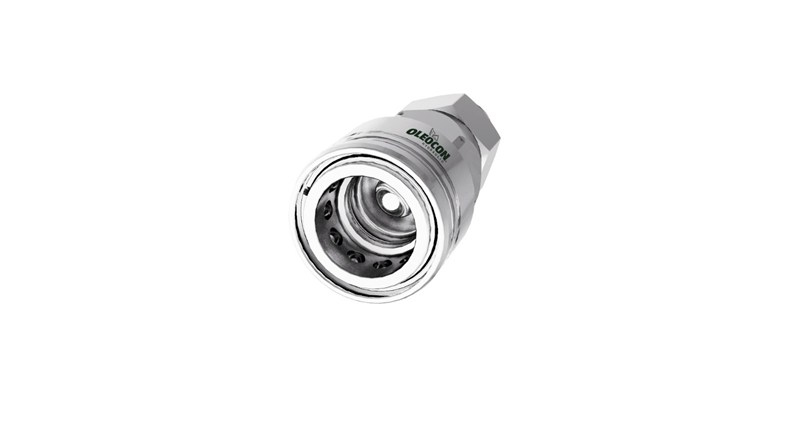

QCA-20A-M20S, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 20 gövde (ISO 7241-A) modelidir ve Ø20 mm ağır seri (20S) metrik boru bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 106 l/dk nominal debiyle çalışır. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
20 gövde dişi kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı hatlarda kullanılır. Büyük traktör ekipmanları, iş makinesi ataşmanları ve endüstriyel hidrolik ünitelerin ana hatları örnek verilebilir. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-20A-M20S hangi parçayla birleşir?
20 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-20B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-20B-M20S bu parçaya takılır.
Metrik "20S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
20S, dış çapı 20 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M30x2. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 20 gövdede bağlama kuvveti yaklaşık 140 N, ayırma kuvveti 50 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (250 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1000 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Kullanırken dikkat edilmesi gerekenler
- 20 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik akışkanla uyumlu olduğunu kontrol edin.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
