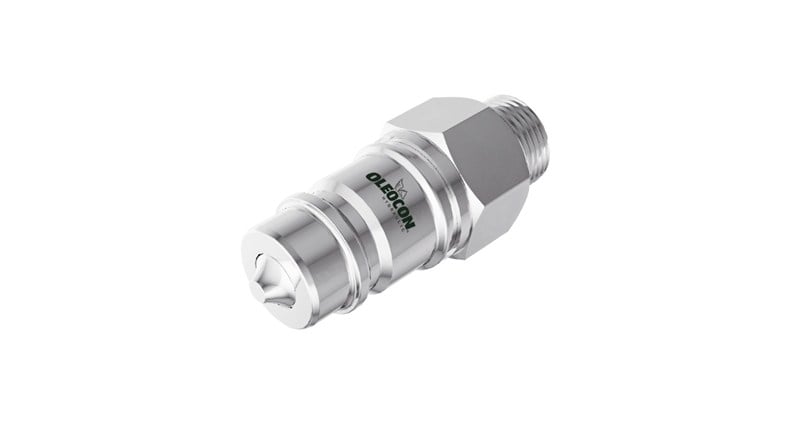

QCA-20B-M12S, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan erkek otomatik rakordur. Oleocon QCA serisinin 20 gövde (ISO 7241-A) modelidir ve Ø12 mm ağır seri (12S) metrik boru bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 106 l/dk nominal debiyle çalışır. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
20 gövde erkek kaplin nerede kullanılır?
Yüksek debili hatlar içindir. Büyük traktörlerin ve iş makinelerinin ataşman hatlarında, beton ve kaldırma ekipmanlarının yardımcı devrelerinde ve hidrolik ünitelerin besleme/dönüş hatlarında kullanılır. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-20B-M12S hangi parçaya takılır?
20 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-20A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-20A-M12S bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
Metrik "12S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
12S, dış çapı 12 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M20x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Hangi sıcaklık aralığında kullanılabilir?
Seri, -20°C ile +100°C arasındaki akışkan sıcaklığında çalışacak şekilde tasarlanmıştır. Ancak devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Sürekli yüksek sıcaklıkta çalışan devrelerde Viton (FKM) contalı versiyonlar daha dayanıklıdır.
Başka markaların A tipi kaplinleriyle uyumlu mu?
Evet, uyumlu olacak şekilde üretilir. Oleocon QCA serisi ISO 7241-A ölçülerine göre imal edilir; aynı gövde ölçüsündeki (20) başka markaların ISO 7241-A parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları birleştirdiğinizde ilk bağlamada kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
20 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 106 l/dk (23,34 GPM), kaplin üzerinde 200 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 25 gövdeyi değerlendirin.
Kullanırken dikkat edilmesi gerekenler
- 20 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik akışkanla uyumlu olduğunu kontrol edin.
