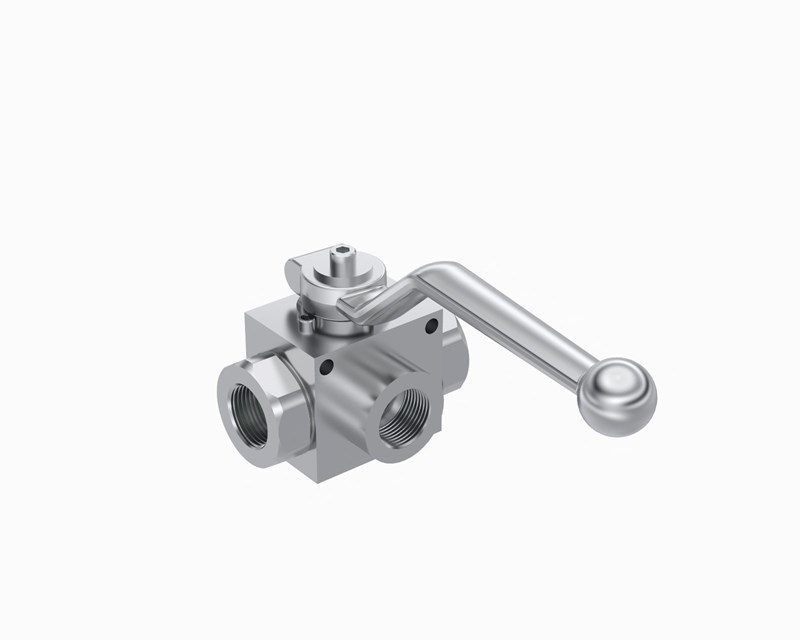

KV3L-20-NPT34, 20 gövde (DN20), 3/4" NPT dişi bağlantılı 3 yollu L tipi hidrolik küresel vanadır. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Çalışma basıncı en fazla 400 bar'dır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.
20 gövde 3 yollu L tipi küresel vana nerede kullanılır?
Akışı iki hattan birine yönlendirmek gereken devrelerde tercih edilir: iki silindir arasında seçim, yedek pompa ya da yedek filtre hattına geçiş, iki ayrı tanka dönüş gibi. DN20 gövde; yüksek debili ana hatlar, büyük silindir besleme ve dönüş hatları içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
L tipi yerine T tipi vana ne zaman seçilmelidir?
İki çıkıştan yalnızca birini seçmeniz yetiyorsa L tipi yeterlidir ve karıştırma riski yoktur. İki çıkışı aynı anda beslemeniz ya da iki hattı tek hatta birleştirmeniz gerekiyorsa T tipi seçilir. Aynı gövde ve bağlantı ölçüsünde Oleocon KV3T serisi de mevcuttur.
3/4" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Küresel vana debi ayarı için kullanılabilir mi?
Hayır. Küresel vana tam açık ya da tam kapalı çalışmak için tasarlanmıştır. Yarı açık bırakıldığında yağ bilye ile yatak arasındaki dar aralıktan yüksek hızla geçer; yatak aşınır, ses ve ısınma oluşur ve zamanla vana tam kapatamaz hale gelir. Debi ayarı için hız ayar (akış kontrol) valfi kullanılmalıdır.
Basınç altındayken vana açılıp kapatılabilir mi?
Vana devredeyken açılıp kapatılabilir; ancak iki tarafı arasında yüksek basınç farkı varken kolu çevirmek hem zorlaşır hem de yatakları aşındırır. Mümkünse önce basıncı düşürün veya dengeleyin, sonra kolu tek hareketle sonuna kadar çevirin. Katalog uyarısına göre vana basınç darbelerine, titreşime ve su darbesine maruz bırakılmamalıdır.
Çalışma basıncı ne kadardır?
Katalog basınç tablosuna göre bu ürünün (20 gövde, NPT34 bağlantı) çalışma basıncı 400 bar'dır. 10 ve 12,5 gövdeler 500 bar, 20 ve 25 gövdeler 400 bar, 25 gövdenin 1 1/4" ve 1 1/2" bağlantıları 350 bar sınıfındadır.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 400 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
