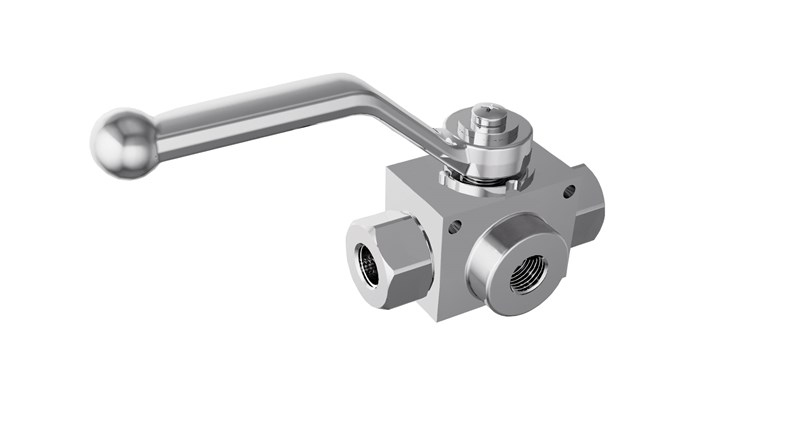

KV3T-20-G34, 20 gövde (DN20), 3/4" BSPP (gaz) dişi bağlantılı 3 yollu T tipi hidrolik küresel vanadır. Girişten gelen akışı çıkışlardan birine ya da ikisine birden yönlendirebilir; bu yüzden hem seçme hem birleştirme işinde kullanılır. Çalışma basıncı en fazla 400 bar'dır. Gövdesi yüksek mukavemetli çelikten, Zn-Fe (Cr III) kaplamalıdır; bilyesi sert krom kaplı çelik, yatakları Delrin (POM), contası NBR'dir.
20 gövde 3 yollu T tipi küresel vana nerede kullanılır?
Ünite ve makine devrelerinde çok amaçlı yönlendirme için tercih edilir: bir hattı iki tüketiciye dağıtmak, iki hattan birini seçmek ya da boşaltma ve yedek hat geçişlerini tek vana ile yapmak. DN20 gövde; yüksek debili ana hatlar, büyük silindir besleme ve dönüş hatları içindir. Dişi BSPP (ISO 1179-1) portlarına nipel veya adaptör vidalanır; sızdırmazlığı rakordaki conta sağlar.
Sık sorulan sorular
T tipi ile L tipi 3 yollu vana arasındaki fark nedir?
L tipi vana girişi her zaman yalnızca bir çıkışa bağlar. T tipi vana ise girişi bir çıkışa ya da iki çıkışa birden bağlayabilir. Dağıtma veya birleştirme gerekiyorsa T tipi, iki hat asla aynı anda açık olmamalıysa L tipi daha güvenlidir.
3/4" BSPP portlu vanaya hangi rakor takılır?
Portlar ISO 1179-1 standardında paralel BSPP (gaz) diştir. Buraya 3/4" BSPP erkek dişli nipel, adaptör veya hortum rakoru takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
"Anma çapı" (DN) ne anlama gelir?
Anma çapı (DN), vananın iç geçiş kesitinin yaklaşık çapıdır; DN20 yaklaşık 20 mm geçiş anlamına gelir. Vana seçerken bağlanacak hortum veya borunun iç çapıyla uyumlu DN seçilmelidir. Vana hattan dar seçilirse gereksiz basınç kaybı olur, çok büyük seçilirse maliyet ve ağırlık artar.
Çalışma basıncı ne kadardır?
Katalog basınç tablosuna göre bu ürünün (20 gövde, G34 bağlantı) çalışma basıncı 400 bar'dır. 10 ve 12,5 gövdeler 500 bar, 20 ve 25 gövdeler 400 bar, 25 gövdenin 1 1/4" ve 1 1/2" bağlantıları 350 bar sınıfındadır.
3 yollu vanada giriş portu hangisidir?
3 yollu vanalarda akış girişten çıkışlara yönlendirilir; hangi portun giriş olduğu ürünün teknik çizimindeki port yerleşimine göre belirlenir. Montajdan önce kolun her konumunda hangi yolların açık olduğunu kontrol edin; yanlış porta bağlanan hat beklenmedik bir silindirin hareket etmesine yol açabilir.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 400 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Vanayı debi ayarı için yarı açık bırakmayın; tam açık veya tam kapalı kullanın.
