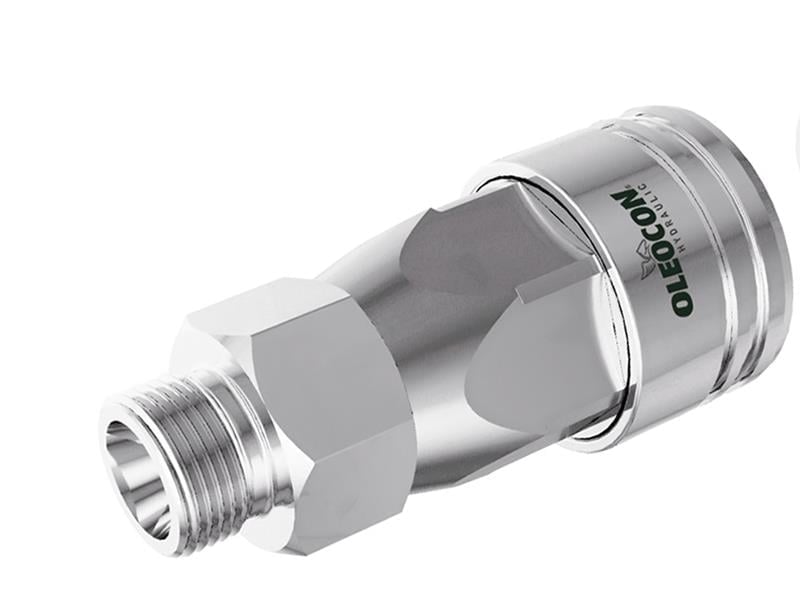

QCA-20A-MG34, 20 gövde ölçüsünde, 3/4" erkek BSPP (gaz) bağlantılı, ISO 7241-A standardında dişi popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 250 bar, nominal debisi 106 l/dk'dır ve 3/4" (DN19) hortum hatlarına uygundur. Ayrıldığı anda içindeki yaylı popet valf kapanır; hortumdaki yağ dökülmez ve sisteme hava girmez. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
20 gövde dişi kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı hatlarda kullanılır. Büyük traktör ekipmanları, iş makinesi ataşmanları ve endüstriyel hidrolik ünitelerin ana hatları örnek verilebilir. Erkek BSPP (gaz) dişli ucu sayesinde valf, pompa veya blok gövdesindeki dişi porta doğrudan vidalanır; araya ayrıca nipel gerekmez.
Sık sorulan sorular
QCA-20A-MG34 hangi parçayla birleşir?
20 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-20B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-20B-MG34 bu parçaya takılır.
Erkek 3/4" BSPP uçlu kaplin nereye takılır, nasıl sızdırmaz?
Bu model, valf bloğu, pompa gövdesi veya adaptördeki 3/4" dişi BSPP porta doğrudan vidalanır. Sızdırmazlık için portun yüzeyi ile kaplin arasında yapışkan conta (bonded seal) veya uygun pul kullanılır. Böylece araya ayrıca nipel koymaya gerek kalmaz, bağlantı kısalır ve olası kaçak noktası azalır.
Kaplin neden zor takılıyor veya hiç takılmıyor?
En sık neden hatta kalan basınçtır: güneşte ısınan veya yükte bekleyen bir silindir hortumdaki yağı sıkıştırır ve popet açılamaz. Diğer nedenler uçlardaki kir, bileziğin tam geri çekilmemesi ve farklı seri (ISO A–B) ya da gövde ölçüsünün karışmasıdır. Önce basıncı boşaltın ve uçları temizleyin; zorla, çekiçle takmaya çalışmayın.
Kaplin neden yağ kaçırır?
Kaçağın yeri nedenini gösterir. Bağlıyken bilezik tarafından kaçak genellikle aşınmış dış conta veya uçlarda kalan kirden kaynaklanır. Ayrıkken damlama popet contası veya yuvasının hasarlı olduğunu gösterir. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanından veya yetersiz sıkmadan olur. Çalışma basıncının aşılması ve 80°C üzerindeki yağla bağlama/ayırma yapılması contaların ömrünü kısaltır.
Hangi sıcaklık aralığında kullanılabilir?
Seri, -20°C ile +100°C arasındaki akışkan sıcaklığında çalışacak şekilde tasarlanmıştır. Ancak devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Sürekli yüksek sıcaklıkta çalışan devrelerde Viton (FKM) contalı versiyonlar daha dayanıklıdır.
Kullanırken dikkat edilmesi gerekenler
- 20 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Porta vidalarken kaplini gövdedeki anahtar ağzından sıkın. Bilezikten sıkmak kilit mekanizmasına zarar verir.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
