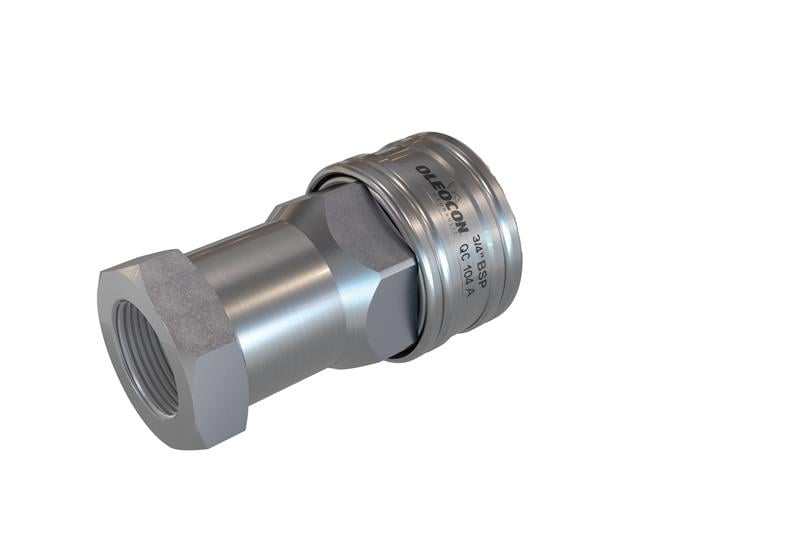

20 GÖVDE 3/4‘‘ B TİP GAZ DİŞ DİŞİ POPETLİ HIZLI BAĞLANTI QUICK KAPLİN (QCB-20A-G34)

Marka : OLEOCON

Fiyat : ₺0,00 + KDV

KDV Dahil : ₺0,00

Favorilere Ekle

Adet

Artır Azalt

Sorular (0) ve Cevaplar (0)

Oleocon 20 Gövde 3/4 inç B Tipi Gaz Dişli Dişi Popetli Hızlı Bağlantı Quick Kaplin, hidrolik devrelerde akışkan transferini hızlı ve güven sızdırmaz bir şekilde gerçekleştirmek için tasarlanmıştır. Popetli mekanizması sayesinde bağlantı kesildiğinde yağ sızıntısını önleyen bu endüstriyel eleman, özellikle iş makineleri ve hidrolik hidrolik sistem hatlarında güvenle kullanılmaktadır. 3/4 inç gaz dişi bağlantı ölçüsü ve 20 gövde yapısı ile yüksek debili akış gereksinimlerine mükemmel uyum sağlar.

Teknik Özellik	Değer
ÜRÜN ÖZELLİKLERİ
Ürün Tipi	Popet tip (poppet) hızlı kaplin
Kaplin Türü	Dişi (kaplin)
Gövde Ölçüsü	20 mm
Bağlantı Dişi	3/4″″ (BSPP / Gaz)
Anahtar Ağzı (Hex)	38 mm (1,49″)
Çap	51 mm (2″)
Uzunluk	89,8 mm (3,53″)
Ağırlık	0,49 kg (1,07 lbs)
BASINÇ & DEBİ (20 gövde)
Çalışma Basıncı	160 Bar (16 MPa / 2320 PSI)
Patlama Basıncı	640 Bar (64 MPa / 9280 PSI)
Nominal Debi	106 l/dk (23,34 GPM)
Basınç Düşümü	200 kPa
Ayırma Başına Kaçak	9 ml
Bağlama Kuvveti	140 N (31,46 lbf)
Ayırma Kuvveti	50 N (11,23 lbf)
SERİ GENEL ÖZELLİKLERİ
Uyumluluk (Interchange)	ISO 7241-B
Valf Tipi	Popet (poppet)
Kilitleme Mekanizması	Bilyeli kilit sistemi
Bağlama Şekli	İtmeli (push)
Artık Basınç Altında	Bağlama: uygun değil · Ayırma: uygun değil
Gövde Ölçü Aralığı	ISO 6,3 – 50
Diş Seçenekleri	BSPP
Maksimum Debi (seri)	189 l/dk'ya kadar
Gövde Malzemesi	Karbon çelik · Paslanmaz çelik · Pirinç
Conta Malzemesi	NBR · FKM
Çalışma Sıcaklığı	-20°C / +100°C
KULLANIM ALANLARI
Petrol & Gaz · Tarım · Hidrolik Endüstrisi · İş Makineleri · Hidrolik Ekipmanlar · Beton Araçları · Araçlar · Kimya Endüstrisi
BİLGİLENDİRME
Artık basınç altında bağlama veya ayırma yapmayın. Yüksek kaliteli elastomer contalar maksimum sızdırmazlık sağlar. Dış sızdırmazlık halkası sağlam bağlantı sağlar, titreşim kaynaklı ayrılmayı önler. Tasarım, basınç düşümü ve türbülansı engeller. Dayanıklı, güvenli, kompakt ve kullanımı kolay tasarım. Sisteme kirletici girmemesi için bağlantı yüzeylerini bağlamadan önce iyice temizleyin. Tam bağlantı için erkek ve dişi parçaların düzgün hizalandığından emin olun.
UYARILAR
Dinamik basınç altında bağlama ve ayırma yapılamaz. Devredeki akışkan sıcaklığı 80°C / 176°F üzerindeyken bağlama ve ayırma yapılamaz. Sistem basıncının maksimum çalışma basıncının altında olduğundan emin olun. Seçtiğiniz OLEOCON ürününün sisteminizin sıcaklık, malzeme ve basınç gereksinimleriyle uyumlu olduğundan emin olun. Daha fazla bilgi için OLEOCON teknik desteğe başvurun.
