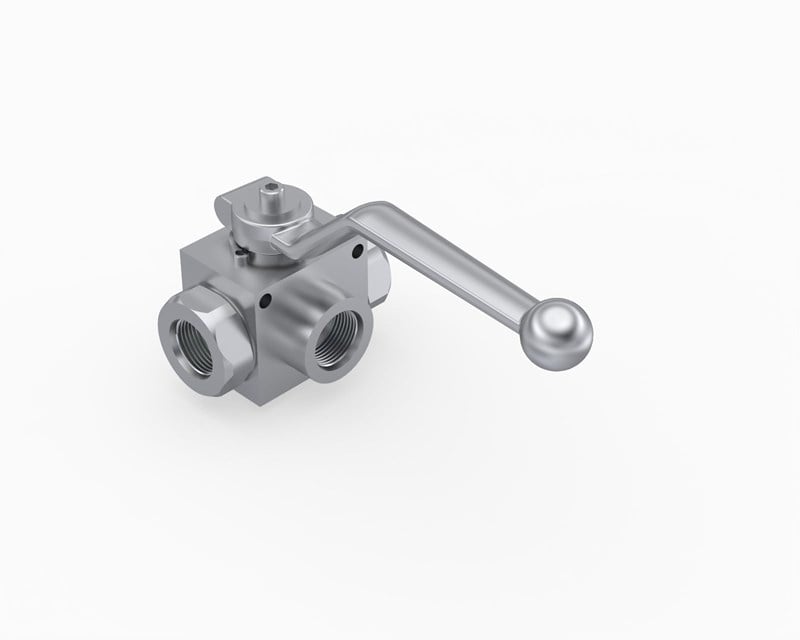

Oleocon KV3L-20-SAE12, hidrolik devrelerde akışı yönlendirmek için kullanılan 3 yollu L tipi küresel vanadır. DN20 gövdeli ve 1 1/16-12 UN O-ringli SAE port bağlantılıdır; en fazla 400 bar çalışma basıncına uygundur. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Gövdesi yüksek mukavemetli çelikten, Zn-Fe (Cr III) kaplamalıdır; bilyesi sert krom kaplı çelik, yatakları Delrin (POM), contası NBR'dir.
20 gövde 3 yollu L tipi küresel vana nerede kullanılır?
Tek pompa ile iki farklı silindiri veya ataşmanı sırayla beslemek için kullanılır. Örneğin traktörde ön yükleyici ile arka ekipman, ünitede iki ayrı pres ya da iki farklı hat arasında seçim. DN20 gövde; yüksek debili ana hatlar, büyük silindir besleme ve dönüş hatları içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
L tipi 3 yollu vana akışı nasıl yönlendirir?
L tipi vananın bilyesinde L şeklinde (90° dönen) bir kanal vardır. Bu kanal girişi aynı anda yalnızca bir çıkışa bağlar; kol çevrildiğinde akış diğer çıkışa geçer. Yani iki hattı aynı anda beslemez, ikisinden birini seçer. İki tüketiciyi sırayla çalıştırmak istediğiniz devreler için uygundur.
1 1/16-12 UN O-ringli SAE port nedir?
Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.
Hidrolik küresel vana nasıl çalışır?
Vananın içinde delikli bir bilye bulunur. Kol çeyrek tur çevrildiğinde bilye de döner; delik hatla aynı hizadaysa yağ geçer, değilse hat kapanır. Bilye iki yatağın arasında sıkışarak sızdırmazlık sağlar. Oleocon KV serisinde bilye sert krom kaplı çelikten, yataklar Delrin (POM) malzemeden yapılır.
Küresel vana debi ayarı için kullanılabilir mi?
Hayır. Küresel vana tam açık ya da tam kapalı çalışmak için tasarlanmıştır. Yarı açık bırakıldığında yağ bilye ile yatak arasındaki dar aralıktan yüksek hızla geçer; yatak aşınır, ses ve ısınma oluşur ve zamanla vana tam kapatamaz hale gelir. Debi ayarı için hız ayar (akış kontrol) valfi kullanılmalıdır.
Hangi akışkanlarla kullanılabilir?
Standart NBR conta mineral bazlı hidrolik yağlar içindir. Daha yüksek sıcaklık veya bazı sentetik akışkanlar için FKM, su bazlı akışkanlar için EPDM conta seçeneği vardır. EPDM conta mineral yağla uyumlu değildir; akışkanınız farklıysa sipariş öncesi bize danışın.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 400 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Vanayı debi ayarı için yarı açık bırakmayın; tam açık veya tam kapalı kullanın.
- Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
- Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
