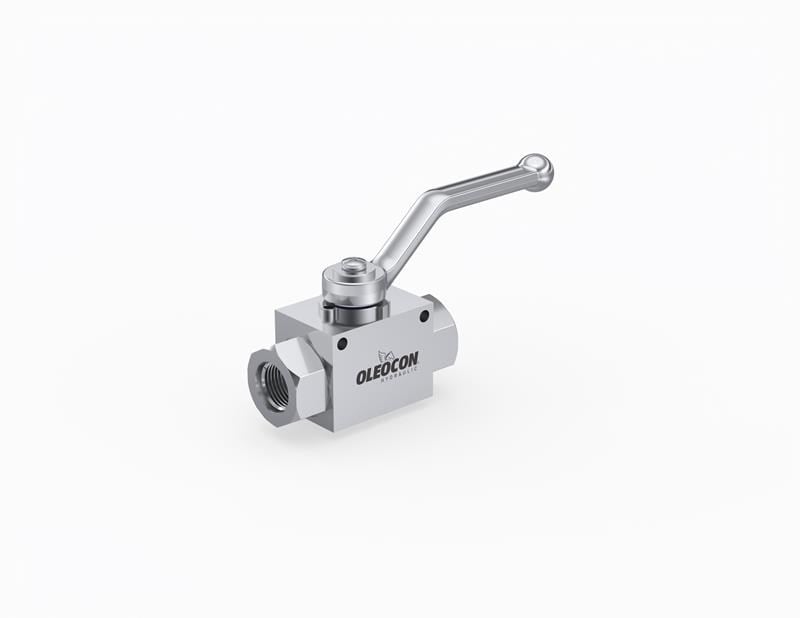

20 gövde ve 1 1/16-12 UN O-ringli SAE port bağlantılı SKV2-20-SAE12, 2 yollu paslanmaz hidrolik küresel vanadır. AISI 316L paslanmaz çelik gövdesi ve FKM contasıyla korozif ortamlarda ve -20°C ile +200°C arasında güvenle çalışır. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Kilit plakası sayesinde açık veya kapalı konumda kilitlenebilir.
20 gövde 2 yollu paslanmaz küresel vana nerede kullanılır?
Hidrolik ünitelerde bakım sırasında hattı kapatmak, manometre ve akümülatör hatlarını devreden ayırmak, iş makinesi ve tarım ekipmanlarında ataşman hattını kesmek için kullanılır. DN20 gövde; yüksek debili ana hatlar, büyük silindir besleme ve dönüş hatları içindir. Paslanmaz yapısı nedeniyle nemli ve korozif ortamlarda, offshore ve deniz uygulamalarında, kimyasal akışkanlı ve +200°C'ye kadar sıcak devrelerde kullanılır. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
Kol hangi konumdayken vana açıktır?
2 yollu küresel vanada kol boru hattına paralelken vana açık, hatta dik (90°) konuma çevrildiğinde kapalıdır. Kol dörtte bir tur döner; bu sayede vananın açık mı kapalı mı olduğu uzaktan bile görülür. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir.
1 1/16-12 UN O-ringli SAE port nedir?
Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.
Paslanmaz küresel vana ile standart vana arasındaki fark nedir?
Paslanmaz seri (SKV) AISI 316L paslanmaz çelikten üretilir ve standart contası FKM'dir. Bu sayede korozyona dayanıklıdır ve -20°C ile +200°C arasında çalışır. Standart seri (KV) ise yüksek mukavemetli çelik gövdeli, Zn-Fe kaplamalı ve NBR contalıdır; -20°C ile +100°C arasında, daha yüksek basınçta (350–500 bar) çalışır. Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır.
Basınç altındayken vana açılıp kapatılabilir mi?
Vana devredeyken açılıp kapatılabilir; ancak iki tarafı arasında yüksek basınç farkı varken kolu çevirmek hem zorlaşır hem de yatakları aşındırır. Mümkünse önce basıncı düşürün veya dengeleyin, sonra kolu tek hareketle sonuna kadar çevirin. Katalog uyarısına göre vana basınç darbelerine, titreşime ve su darbesine maruz bırakılmamalıdır.
Vana neden tam kapatmıyor veya kaçırıyor?
En sık nedenleri şunlardır: vananın uzun süre yarı açık kullanılması sonucu yatakların aşınması, yağdaki kir ve metal parçacıklarının bilyeyi çizmesi, uygun olmayan sıcaklık veya akışkan nedeniyle conta hasarı. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Bazı gövde ölçüleri için Oleocon tamir takımı mevcuttur.
Küresel vananın bakımı nasıl yapılır?
Küresel vana az bakım ister. Uzun süre hiç çevrilmeyen vanaları bakım dönemlerinde birkaç kez açıp kapatın ki bilye yataklara yapışmasın. Kolun zorlanması, kapalıyken sızdırma veya gövdeden kaçak, yatak veya conta değişimi gerektiğini gösterir. Yağ temizliği vananın ömrünü doğrudan belirler.
Kullanırken dikkat edilmesi gerekenler
- Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır; kritik uygulamalarda ürününüzün kesin değerini teyit edin ve emniyet valfi ayarının bu değeri aşmadığından emin olun.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
