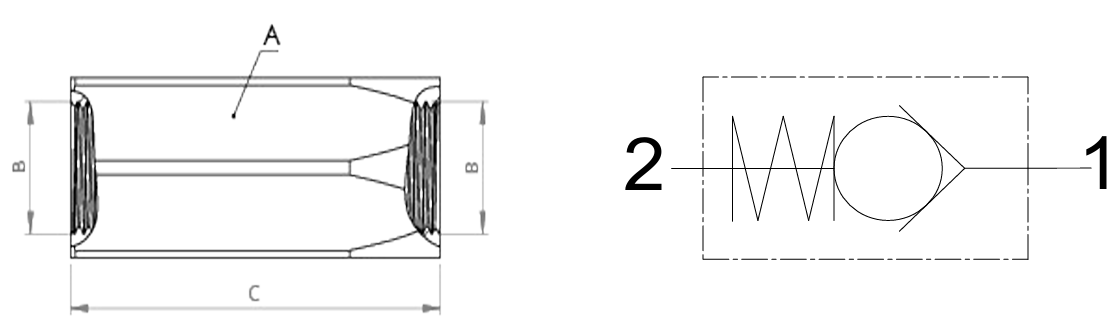

2" BSPP bağlantılı CV-50-G2V, FKM (Viton) contalı hat tipi çek valf ailesinin 50 gövde ölçüsüdür. Akış yönünde 0,5 bar'lık yay kuvveti aşıldığında açılır, akış durduğunda veya ters döndüğünde yay ve geri basınç popeti yuvaya oturtur. Çelik gövdeli, Zn-Fe (Cr III) kaplamalı yapısı ve FKM (Viton) contasıyla 250–450 bar aralığındaki devreler içindir.
50 gövde vitonlu hat tipi çek valf nerede kullanılır?
Pompa çıkışı, by-pass ve geri akış engelleme görevlerinde kullanılır. Conta malzemesi FKM olduğu için mineral yağ dışındaki akışkanlarda ve yüksek ortam sıcaklığındaki makinelerde daha uzun ömür sağlar. 50 gövde (2") serinin en büyük ölçüsüdür; çok yüksek debili ana hatlar ve büyük dönüş hatları içindir.
Sık sorulan sorular
Vitonlu çek valf ile standart çek valf arasındaki fark nedir?
İkisinin gövdesi, ölçüleri, bağlantı dişi ve 0,5 bar açılma basıncı aynıdır. Fark contadadır: standart modelde NBR, bu modelde FKM (Viton) kullanılır. FKM, sentetik akışkanlara ve sıcaklığa karşı daha dayanıklıdır; su bazlı akışkanlar için ise EPDM seçeneği değerlendirilmelidir.
2" BSPP portlu çek valfe hangi rakor takılır?
Portlar ISO 1179-1 standardında paralel BSPP (gaz) diştir. 2" BSPP erkek dişli nipel, adaptör veya hortum rakoru takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
Hat tipi çek valf nasıl çalışır?
Gövdenin içinde bir popet ve onu yuvasına bastıran bir yay vardır. Akış yönündeki basınç yay kuvvetini (yaklaşık 0,5 bar) aştığında popet yuvadan kalkar ve yağ geçer. Akış durduğunda ya da ters yönden basınç geldiğinde yay ve geri basınç popeti yuvaya bastırır; hat kendiliğinden kapanır. Elle kumanda gerekmez.
Açılma (cracking) basıncı 0,5 bar ne demektir?
Açılma basıncı, valfin açılmaya başlaması için giriş tarafında gereken en düşük basınç farkıdır. Oleocon çek valflerde bu değer 0,5 bar'dır; yani yağın valften geçmesi için yaklaşık 0,5 bar'lık bir basınç kaybı oluşur. Katalogda belirtildiği gibi farklı bir açılma basıncı talep üzerine özel olarak üretilebilir.
Çek valf ile küresel vana arasındaki fark nedir?
Çek valf kendiliğinden çalışır; yağın yalnızca bir yönde akmasına izin verir, ters yönde hattı otomatik kapatır. Küresel vana ise elle kumanda edilir; kolu çevirerek hattı açar veya kapatırsınız. Geri akışı önlemek için çek valf, hattı isteğe bağlı kesmek için küresel vana kullanılır; bakım noktalarında ikisi birlikte de kullanılır.
Kullanırken dikkat edilmesi gerekenler
- Seçtiğiniz valfin çalışma basıncı (250–450 bar aralığı) sistemin emniyet valfi ayarının ve basınç piklerinin üzerinde olmalıdır.
- Valfi basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Parçaların hizalı ve tam oturmuş olduğundan emin olun; valf hortum veya boru yükünü taşımamalıdır.
