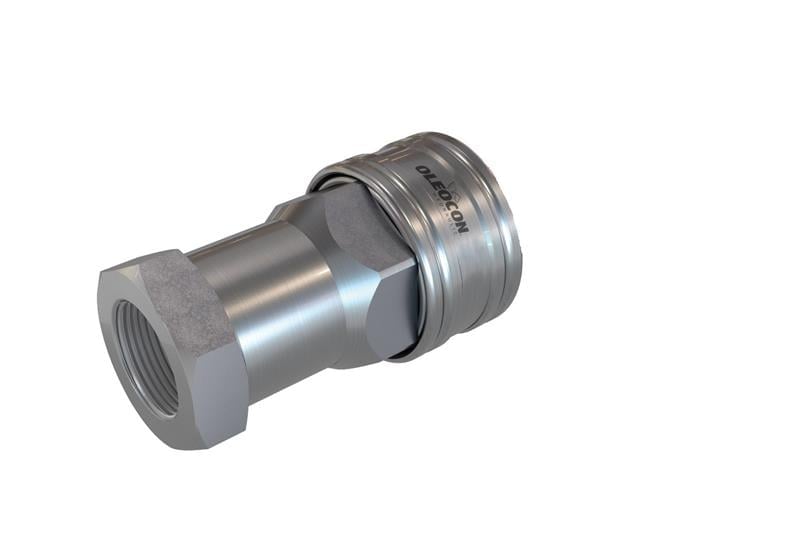

50 gövde ve 2" BSPP (gaz) dişi bağlantılı QCA-50A-G2V, ISO 7241-A uyumlu dişi popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 100 bar çalışma basıncı ve 757 l/dk nominal debisiyle 2" (DN51) hortum hatları için uygundur. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
50 gövde dişi kaplin nerede kullanılır?
En büyük QCA ölçüsüdür. Yağ transferi, tank dolum/boşaltım, büyük dönüş hatları ve soğutma devreleri gibi çok yüksek debili, düşük basınçlı hatlar içindir. Yüksek basınçlı iş hatlarında kullanılmamalıdır. Dişi BSPP (gaz) dişli girişi sayesinde hortum rakoru, nipel veya adaptör doğrudan kaplinin içine vidalanır. Viton (FKM) contaları, standart NBR contaya göre yüksek sıcaklığa ve bazı sentetik akışkanlara daha dayanıklıdır.
Sık sorulan sorular
QCA-50A-G2V hangi parçayla birleşir?
50 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-50B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-50B-G2V bu parçaya takılır.
2" BSPP dişli girişe hangi rakor takılır?
Bu girişe 2" BSPP erkek dişli bir nipel, adaptör veya dirsek vidalanır; hortum da bu parçaya bağlanan rakorla gelir. Hattınızda farklı bir diş varsa (metrik, NPT, SAE) araya dönüştürme adaptörü koyabilirsiniz. Diğer seçenek, aynı gövdenin doğrudan o dişe sahip QCA modelini seçmektir; bu seride metrik boru, NPT ve SAE bağlantılı versiyonlar da vardır.
Viton (FKM) contalı kaplin ne zaman gerekir?
Standart NBR conta mineral bazlı hidrolik yağlarda iyi çalışır. Yağ sıcaklığının sürekli yüksek olduğu devrelerde veya bazı sentetik ve yanmaz hidrolik sıvılarında Viton (FKM) conta daha uzun ömürlüdür. Kullandığınız akışkanın FKM ile uyumlu olduğunu akışkan üreticisinin tablosundan kontrol edin. Viton contalı kaplinde de 80°C üzerinde bağlama/ayırma yapılmamalıdır.
50 gövde kaplin hangi hortum ölçüsüyle kullanılır?
50 gövde, genellikle 2" (DN51) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 100 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 50 gövdede bağlama kuvveti yaklaşık 270 N, ayırma kuvveti 80 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Kullanırken dikkat edilmesi gerekenler
- 50 gövdede çalışma basıncı en fazla 100 bar, patlama basıncı 400 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Kaplin dişine takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; aksi halde bilezik mekanizması zorlanır.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
