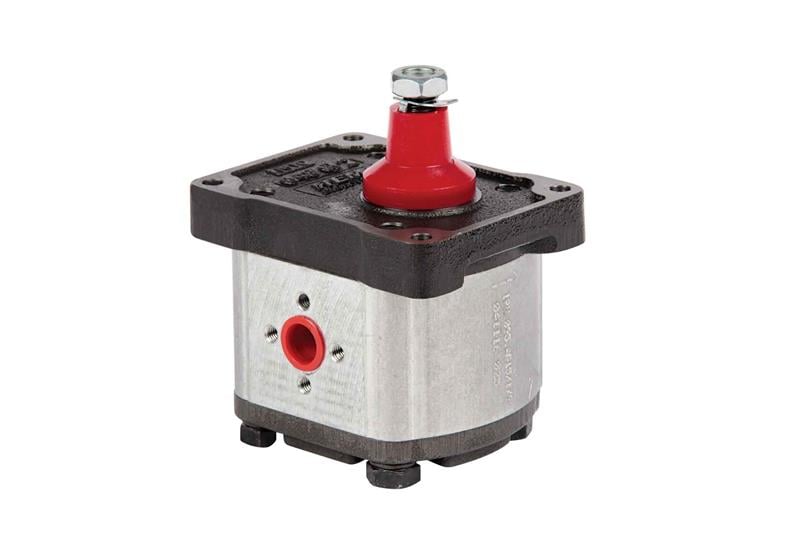

Hema 1PN-192 (AB11), Hema 1PN serisinden 19,2 cm³/dev iletim hacimli, alüminyum gövdeli bir dişli pompadır. Katalogda bu model için 250 bar maksimum basınç verilir.
Teknik özellikler
| Seri | Hema 1PN dişli pompa |
|---|
| Gövde | Alüminyum |
|---|
| İletim hacmi | 19,2 cm³/dev |
|---|
| Debi (1500 dev/dk) | 27,6 lt/dk |
|---|
| Maks. çıkış basıncı | 250 bar |
|---|
| Devir aralığı | 600 – 3000 dev/dk |
|---|
| Dönüş yönü | Sol (saat yönünün tersi), mil tarafından bakıldığında |
|---|
| Çalışma sıcaklığı | −25 / +80 °C (standart keçe) · Viton keçe opsiyonu |
|---|
| Referans yağ | ISO VG68, 50 °C |
|---|
Değerler Hema 1PN kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.
Nerelerde kullanılır?
Tarım traktörleri, mobil makineler ve endüstriyel hidrolik ünitelerde basınçlı yağ kaynağı olarak kullanılır. Orta debi aralığıyla kaldırma, direksiyon ve yardımcı devrelerde yaygın olarak kullanılır.
Sık sorulan sorular
Kaç kW motor gerekir?
1500 dev/dk ve 150 bar'da teorik hidrolik güç yaklaşık 6,9 kW'tır (debi × basınç / 600). Pompa ve motor verim kayıpları için seçilen motor gücü bu değerden yaklaşık %15–20 daha yüksek olmalıdır.
Kaplin seçimi nasıl yapılır?
Pompa miline eksenel ve radyal yük gelmemelidir; bu nedenle eksenel ve radyal yönde en az 0,25 mm boşluğa izin veren, tercihen üç parçalı elastik kaplinle doğrudan tahrik önerilir. Kama ve kaplin mile elle takılmalı, kesinlikle çekiç kullanılmamalıdır.
Hangi yağ kullanılır?
Katalog, depo hacminin pompanın bir dakikada bastığı yağın en az iki katı olmasını önerir; bu model için 1500 dev/dk'da en az 56 litre. Katalog değerleri ISO VG68 hidrolik yağ ve 50 °C için verilmiştir. Depoda yağın havasını atması ve soğuması için yeterli hacim bırakılmalıdır.
Başka iletim hacimleri var mı?
Sitemizde Hema 1PN serisinin 11 farklı iletim hacmi bulunur; bu modele en yakın olanlar 16,8 cm³/dev ve 22,9 cm³/dev'dir. Diğer seçenekleri sayfadaki tablodan inceleyebilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Emniyet valfini 250 bar'ın üzerine ayarlamayın.
- Motorun dönüş yönünün pompayla (sol) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
- Pompa miline yan yük bindirmeyin; kayış veya dişli tahrikte ön yataklı versiyon kullanın.
- Sistem basınçlıyken bağlantıları sökmeyin.
- Giriş ve çıkış bağlantılarında titreşimi azaltmak için rijit boru yerine hortum tercih edin.
