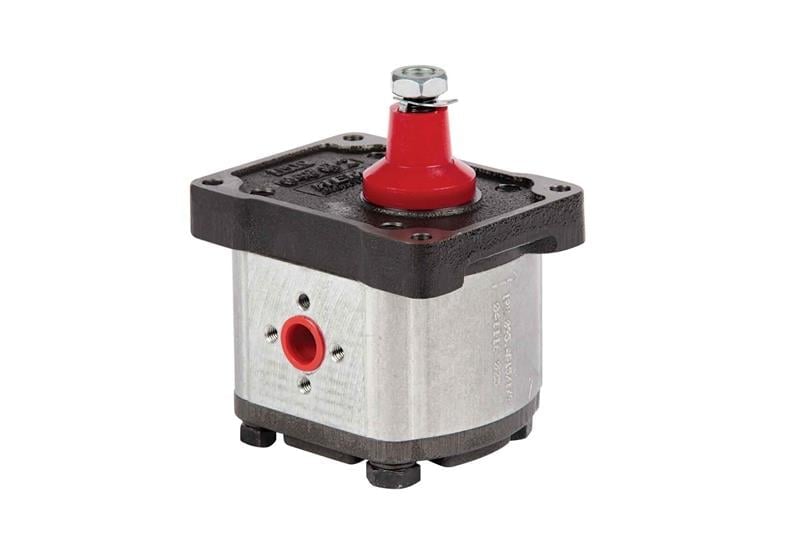

1pn-168 ( Cb11 ) 1pn Dişli Pompa (1PN-168 (CB11))

Hema 1PN-168 (CB11), Hema 1PN serisinin 16,8 cm³/dev iletim hacimli harici dişli tip hidrolik pompasıdır. Maksimum çıkış basıncı 250 bar, çalışma devri 600 – 3000 dev/dk'dır.

Teknik özellikler

Değerler Hema 1PN kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.

Hema 1PN-168 (CB11) hangi makinelerde kullanılır?

Tarım traktörleri, mobil makineler ve endüstriyel hidrolik ünitelerde basınçlı yağ kaynağı olarak kullanılır. Hema, dişli pompaları başta tarım traktörleri ve iş makineleri için üretir.

Sık sorulan sorular

Maksimum çalışma basıncı nedir?

Katalogda bu model için maksimum çıkış basıncı 250 bar olarak verilir. Sistemdeki emniyet valfi 250 bar'ın üzerine ayarlanmamalıdır.

Elektrik motoruna doğrudan bağlanabilir mi?

Evet. Katalogdaki çalışma devri 600 – 3000 dev/dk olduğundan 1500 dev/dk'lık 4 kutuplu elektrik motorları bu aralıkta kalır. Motor ile pompa arasında eksen kaçıklığını tolere eden elastik kaplin kullanılmalıdır.

Tahrik gücü ne kadar olmalı?

1500 dev/dk ve 150 bar'da teorik hidrolik güç yaklaşık 6 kW'tır (debi × basınç / 600). Pompa ve motor verim kayıpları için seçilen motor gücü bu değerden yaklaşık %15–20 daha yüksek olmalıdır.

Yağ deposu ne büyüklükte olmalı?

Katalog, depo hacminin pompanın bir dakikada bastığı yağın en az iki katı olmasını önerir; bu model için 1500 dev/dk'da en az 49 litre. Katalog değerleri ISO VG68 hidrolik yağ ve 50 °C için verilmiştir. Dönüş hattı yağ seviyesinin altında bitmeli, emiş ve dönüş noktaları birbirinden uzak olmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Emniyet valfini 250 bar'ın üzerine ayarlamayın.
• Motorun dönüş yönünün pompayla (sağ) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
• Sistem basınçlıyken bağlantıları sökmeyin.
• İlk çalıştırmadan önce pompa gövdesini ve emiş hattını yağla doldurun; pompayı kuru çalıştırmayın.
• Giriş ve çıkış bağlantılarında titreşimi azaltmak için rijit boru yerine hortum tercih edin.
