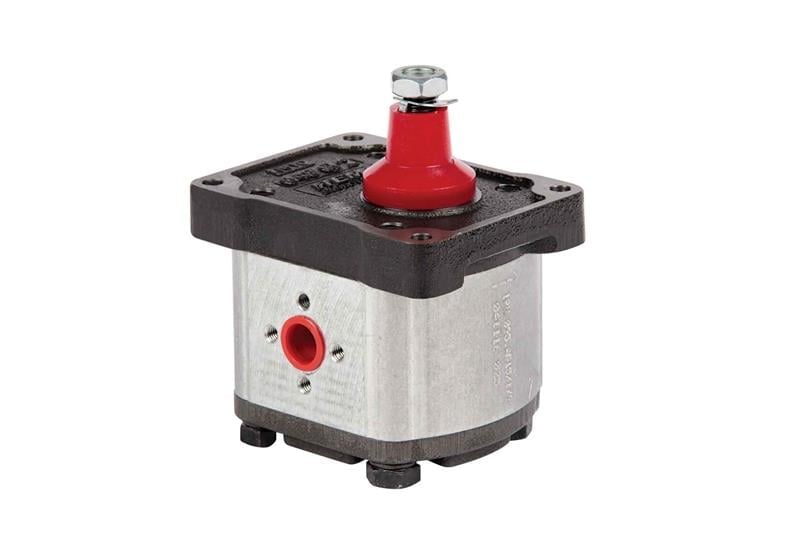

Hema 1PN 095(CB6), Hema 1PN serisinden 9,5 cm³/dev iletim hacimli, alüminyum gövdeli bir dişli pompadır. Katalogda bu model için 250 bar maksimum basınç verilir.
Teknik özellikler
| Seri | Hema 1PN dişli pompa |
|---|
| Gövde | Alüminyum |
|---|
| İletim hacmi | 9,5 cm³/dev |
|---|
| Debi (1500 dev/dk) | 13,6 lt/dk |
|---|
| Maks. çıkış basıncı | 250 bar |
|---|
| Devir aralığı | 600 – 3000 dev/dk |
|---|
| Dönüş yönü | Sağ (saat yönü), mil tarafından bakıldığında |
|---|
| Çalışma sıcaklığı | −25 / +80 °C (standart keçe) · Viton keçe opsiyonu |
|---|
| Referans yağ | ISO VG68, 50 °C |
|---|
Değerler Hema 1PN kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.
Hema 1PN 095(CB6) hangi makinelerde kullanılır?
Tarım traktörleri, mobil makineler ve endüstriyel hidrolik ünitelerde basınçlı yağ kaynağı olarak kullanılır. Hema, dişli pompaları başta tarım traktörleri ve iş makineleri için üretir.
Sık sorulan sorular
2000 dev/dk'da debisi ne olur?
Katalog değerine göre 1500 dev/dk'da 13,6 lt/dk debi verir (iletim hacmi 9,5 cm³/dev). Debi devirle doğru orantılıdır; 2000 dev/dk'da teorik olarak yaklaşık 18,1 lt/dk elde edilir.
Maksimum çalışma basıncı nedir?
Katalogda bu model için maksimum çıkış basıncı 250 bar olarak verilir. Dişli pompa basıncı kendisi sınırlamaz; basıncı sistemdeki emniyet (relief) valfi belirler.
Pompa neden ses yapar?
Katalog, emiş hattındaki yağ hızının en fazla 2 m/s olmasını ve pompa girişinde ölçülen vakumun sürekli çalışmada 0,25 bar'ı (200 mm Hg) geçmemesini ister. Emişteki hava kaçakları ve dar kesitler kavitasyona, yani gürültüye ve aşınmaya yol açar.
Pompa nasıl tahrik edilir?
Pompa miline eksenel ve radyal yük gelmemelidir; bu nedenle eksenel ve radyal yönde en az 0,25 mm boşluğa izin veren, tercihen üç parçalı elastik kaplinle doğrudan tahrik önerilir. V kayışı veya dişliyle tahrik edilecekse ön yataklı (outboard bearing) versiyon kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Emniyet valfini 250 bar'ın üzerine ayarlamayın.
- Motorun dönüş yönünün pompayla (sağ) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
- Giriş ve çıkış bağlantılarında titreşimi azaltmak için rijit boru yerine hortum tercih edin.
- Pompa miline yan yük bindirmeyin; kayış veya dişli tahrikte ön yataklı versiyon kullanın.
- Kaplini ve kamayı mile çekiçle vurarak takmayın.
