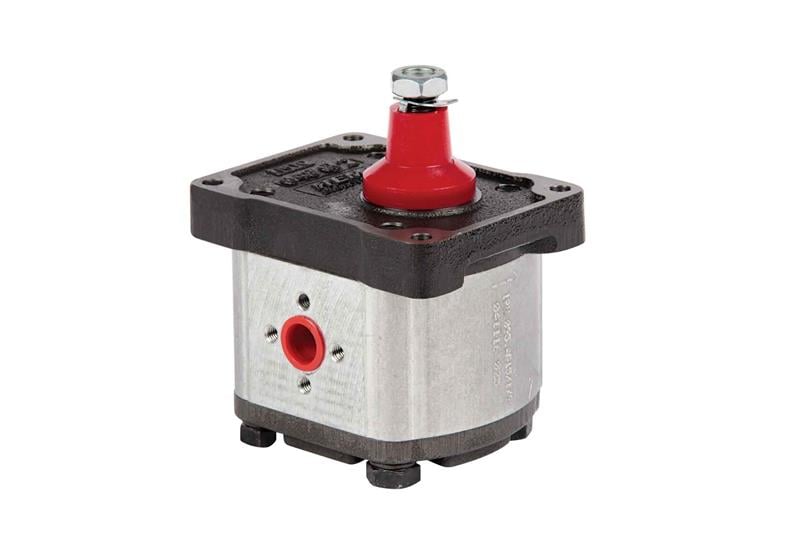

Hema 1PN-095 (CB15), Hema 1PN serisinden 9,5 cm³/dev iletim hacimli, alüminyum gövdeli bir dişli pompadır. Maksimum çıkış basıncı 250 bar, çalışma devri 600 – 3000 dev/dk'dır.
Teknik özellikler
| Seri | Hema 1PN dişli pompa |
|---|
| Gövde | Alüminyum |
|---|
| İletim hacmi | 9,5 cm³/dev |
|---|
| Debi (1500 dev/dk) | 13,6 lt/dk |
|---|
| Maks. çıkış basıncı | 250 bar |
|---|
| Devir aralığı | 600 – 3000 dev/dk |
|---|
| Dönüş yönü | Sağ (saat yönü), mil tarafından bakıldığında |
|---|
| Çalışma sıcaklığı | −25 / +80 °C (standart keçe) · Viton keçe opsiyonu |
|---|
| Referans yağ | ISO VG68, 50 °C |
|---|
Değerler Hema 1PN kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.
Hema 1PN pompa ne işe yarar?
Tarım traktörleri, mobil makineler ve endüstriyel hidrolik ünitelerde basınçlı yağ kaynağı olarak kullanılır. Orta debi aralığıyla kaldırma, direksiyon ve yardımcı devrelerde yaygın olarak kullanılır.
Sık sorulan sorular
Emniyet valfi gerekir mi?
Katalogda bu model için maksimum çıkış basıncı 250 bar olarak verilir. Pompa çıkış hattı mutlaka basıncı sınırlayan bir emniyet valfiyle korunmalı; valf ayarı bu değerin altında, mümkün olduğunca düşük tutulmalıdır.
Minimum ve maksimum devri nedir?
Katalogdaki çalışma devri 600 – 3000 dev/dk aralığındadır. Devir düştükçe debi de orantılı olarak azalır.
Kaplin seçimi nasıl yapılır?
Pompa miline eksenel ve radyal yük gelmemelidir; bu nedenle eksenel ve radyal yönde en az 0,25 mm boşluğa izin veren, tercihen üç parçalı elastik kaplinle doğrudan tahrik önerilir. Kama ve kaplin mile elle takılmalı, kesinlikle çekiç kullanılmamalıdır.
Başka iletim hacimleri var mı?
Sitemizde Hema 1PN serisinin 11 farklı iletim hacmi bulunur; bu modele en yakın olanlar 8,2 cm³/dev ve 11,9 cm³/dev'dir. Diğer seçenekleri sayfadaki tablodan inceleyebilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Emniyet valfini 250 bar'ın üzerine ayarlamayın.
- Motorun dönüş yönünün pompayla (sağ) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
- Emiş hattında hava kaçağı olmadığından emin olun; hava girişi kavitasyona ve gürültüye yol açar.
- Kaplini ve kamayı mile çekiçle vurarak takmayın.
- Pompa miline yan yük bindirmeyin; kayış veya dişli tahrikte ön yataklı versiyon kullanın.
