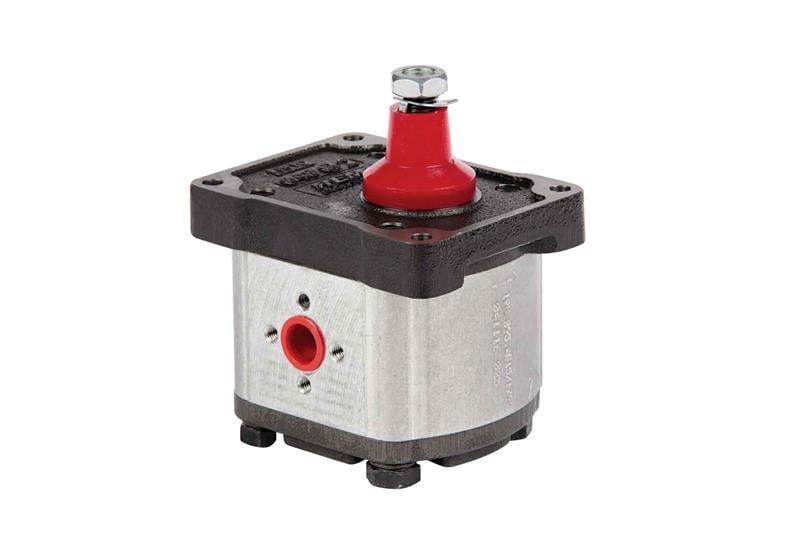

Hema 1PN 095(AB6), 1500 dev/dk'da 13,6 lt/dk debi veren Hema 1PN serisi dişli pompadır. Katalogda bu model için 250 bar maksimum basınç verilir.
Teknik özellikler
| Seri | Hema 1PN dişli pompa |
|---|
| Gövde | Alüminyum |
|---|
| İletim hacmi | 9,5 cm³/dev |
|---|
| Debi (1500 dev/dk) | 13,6 lt/dk |
|---|
| Maks. çıkış basıncı | 250 bar |
|---|
| Devir aralığı | 600 – 3000 dev/dk |
|---|
| Dönüş yönü | Sol (saat yönünün tersi), mil tarafından bakıldığında |
|---|
| Çalışma sıcaklığı | −25 / +80 °C (standart keçe) · Viton keçe opsiyonu |
|---|
| Referans yağ | ISO VG68, 50 °C |
|---|
Değerler Hema 1PN kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.
Hema 1PN 095(AB6) hangi makinelerde kullanılır?
Tarım traktörleri, mobil makineler ve endüstriyel hidrolik ünitelerde basınçlı yağ kaynağı olarak kullanılır. Hema, dişli pompaları başta tarım traktörleri ve iş makineleri için üretir.
Sık sorulan sorular
1000 dev/dk'da debisi ne olur?
Katalog değerine göre 1500 dev/dk'da 13,6 lt/dk debi verir (iletim hacmi 9,5 cm³/dev). Debi devirle doğru orantılıdır; 1000 dev/dk'da teorik olarak yaklaşık 9,1 lt/dk elde edilir.
Tahrik gücü ne kadar olmalı?
1500 dev/dk ve 100 bar'da teorik hidrolik güç yaklaşık 2,3 kW'tır (debi × basınç / 600). Pompa ve motor verim kayıpları için seçilen motor gücü bu değerden yaklaşık %15–20 daha yüksek olmalıdır.
Dönüş yönü nedir?
Ürün kodundaki A harfi Hema kodlamasında sol (saat yönünün tersi) dönüşü ifade eder; yön, pompaya mil tarafından bakılarak belirlenir. Pompa ters yönde çalıştırılırsa emiş yapamaz ve keçeleri zarar görebilir; motorun dönüş yönü montajdan önce kontrol edilmelidir.
Yağ deposu ne büyüklükte olmalı?
Katalog, depo hacminin pompanın bir dakikada bastığı yağın en az iki katı olmasını önerir; bu model için 1500 dev/dk'da en az 28 litre. Katalog değerleri ISO VG68 hidrolik yağ ve 50 °C için verilmiştir. Dönüş hattı yağ seviyesinin altında bitmeli, emiş ve dönüş noktaları birbirinden uzak olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Emniyet valfini 250 bar'ın üzerine ayarlamayın.
- Motorun dönüş yönünün pompayla (sol) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
- Emiş hattında hava kaçağı olmadığından emin olun; hava girişi kavitasyona ve gürültüye yol açar.
- Giriş ve çıkış bağlantılarında titreşimi azaltmak için rijit boru yerine hortum tercih edin.
- Kaplini ve kamayı mile çekiçle vurarak takmayın.
