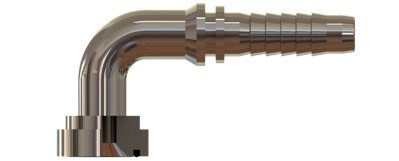

1" (25 mm) hortum için 47,6 mm flanş başlı SB-254814-KFL90 kodlu 6000 serisi flanşlı 90° rakor kalın, OLC hidrolik rakor serisindendir.
6000 serisi flanşlı 90° rakor kalın nerede kullanılır?
SB-254814-KFL90, 1" (25 mm) hortum için 6000 seri SAE flanş başlı 90° hortum rakorudur; flanş ölçüsü 47,6 mm'dir. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. Ekskavatör, yükleyici ve vinç gibi yüksek debili makinelerin ana hatlarında tercih edilir.
Sık sorulan sorular
SB-254814-KFL90 sızdırmazlığı nasıl sağlanır?
Bu ürünün bağlantı tarafı 6000 seri flanş başıdır. SAE flanş bağlantısında (SAE J518 / ISO 6162) rakor başı, yüzündeki O-ring kanalıyla porta oturur ve yarım flanşlar ile dört cıvatayla sıkıştırılır. 6000 seri (Code 62) flanş ölçüleri kullanılır.
Hortum ölçüsü nasıl seçilir?
1" (25 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.
Hortum rakoru nasıl takılır?
SB-254814-KFL90, 1" (25 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
SB-254814-KFL90 teknik ölçüleri
Tabloya göre Flanş Ölçüsü (ØD1) 47,6, B 137, C 83, D 67, ØD2 19. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
- Presli hortumu kullanmadan önce basınç testinden geçirin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
