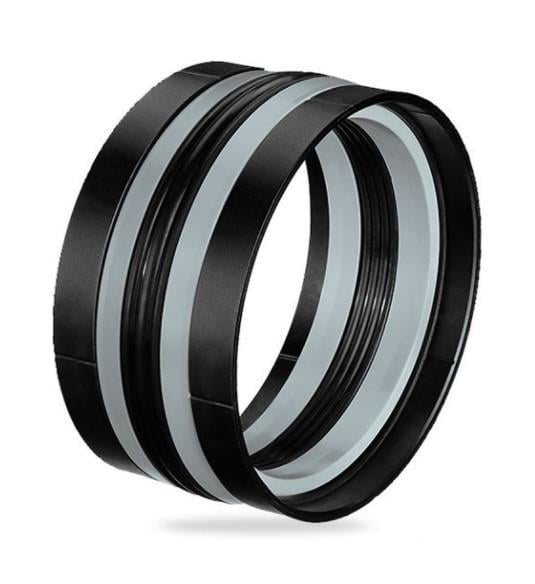

190x165x45 Kompakt Set (A109 190-165)

190x165x45 mm ölçüsündeki A109 190-165, A109 profilli 80 NBR/TFE/POM+CAM ELYAF ağır hizmet kompakt set olarak hidrolik silindirlerde kullanılır.

A109 190-165 ne işe yarar?

Hidrolik silindirlerin pistonunda kullanılan bu ağır hizmet kompakt set, pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Ağır hizmet kompakt set kaç bar basınca dayanır?

190x165x45 ölçüsündeki bu keçede tabloya göre çalışma basıncı 700 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

Malzemenin avantajı nedir?

Malzeme tabloda 80 NBR/TFE/POM+CAM ELYAF olarak verilmiştir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Hangi keçelerle birlikte kullanılır?

Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 190 mm silindir çapı için sitemizde A256-185/1, A254-185 yataklamaları bulunur.

A109 ile diğer profiller arasındaki fark nedir?

V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Aynı profilde bu ölçüye en yakın A109 170-140 (170x140x45) ve A109 200-175 (200x175x45) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (700 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
