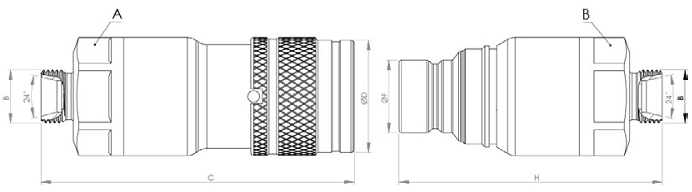

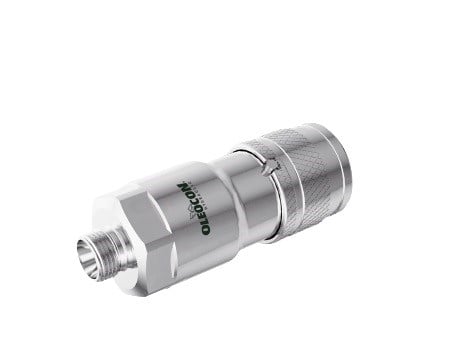

19 gövde ve Ø22 mm hafif seri (22L) metrik boru bağlantılı QCF-19A-22L, ISO 16028 uyumlu dişi düz alınlı hızlı bağlantı kaplinidir. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. 250 bar çalışma basıncı ve 100 l/dk nominal debisiyle 3/4" (DN19) hortum hatları için uygundur. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
19 gövde dişi düz alınlı kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı ataşman hatlarında tercih edilir. Yıkım ve orman makineleri, tünel açma makinelerinin değiştirilebilir kazı kafaları, uzaktan kumandalı şev biçme makineleri ve kazık makinelerinin yardımcı hatları örnek verilebilir. Metrik hafif seri (L) boru bağlantısı (ISO 8434-1) sayesinde çelik boru araya rakor koymadan doğrudan kapline bağlanır.
Sık sorulan sorular
QCF-19A-22L hangi parçayla birleşir?
19 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-19B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-19B-22L bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
Metrik "22L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
22L, dış çapı 22 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M30x2. 24° konik ve kesme halkalıdır (ISO 8434-1 / DIN 2353). Hafif seri, aynı çaptaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir.
ISO 16028 nedir, başka markalarla uyumlu mu?
ISO 16028, düz alınlı hızlı bağlantı kaplinlerinin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon QCF serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (19) başka markaların ISO 16028 parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları ilk kez birleştirdiğinizde kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre QCF serisi artık basınç altında bağlanamaz ve ayrılamaz. Hortumda basınç kalmışsa valf açılamaz, kaplin takılmaz; zorlamak contalara zarar verir. Önce makineyi durdurup ataşman kumandasını birkaç kez oynatarak basıncı boşaltın. Sürekli basınçlı kalan ataşman hatları için artık basınç altında bağlanabilen Oleocon BAT serisi gibi modeller kullanılmalıdır.
19 gövde ayırmada ne kadar yağ kaybeder?
Katalog değerine göre 19 gövdede her ayırmada kaybedilen yağ yaklaşık 0,15 ml'dir; birkaç damla bile değildir. Aynı ölçüdeki popetli bir kaplinde bu miktar birkaç ml olabilir. Bu küçük kayıp çevre temizliği için ve sık takılıp sökülen ataşmanlarda yağ tüketimini azaltmak için önemlidir.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu dayanağa kadar itin; kesme halkasını önerilen tur kadar sıkın, fazla sıkmayın.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
