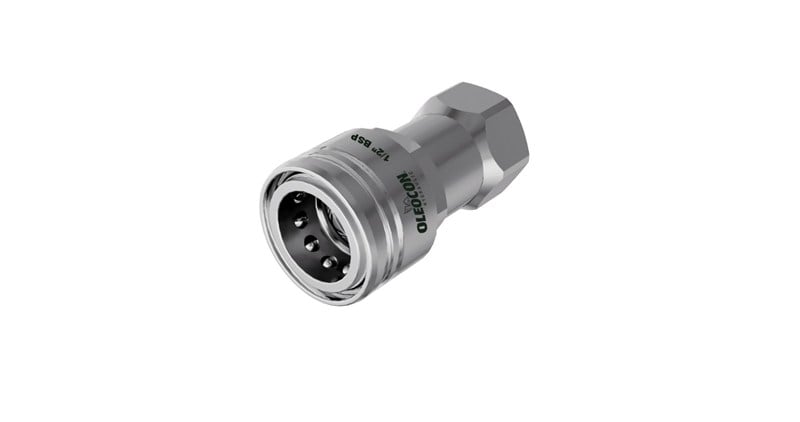

QCA-20A-NPT34, 20 gövde ölçüsünde, 3/4" NPT dişi bağlantılı, ISO 7241-A standardında dişi popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 250 bar, nominal debisi 106 l/dk'dır ve 3/4" (DN19) hortum hatlarına uygundur. Ayrıldığı anda içindeki yaylı popet valf kapanır; hortumdaki yağ dökülmez ve sisteme hava girmez. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
20 gövde dişi kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı hatlarda kullanılır. Büyük traktör ekipmanları, iş makinesi ataşmanları ve endüstriyel hidrolik ünitelerin ana hatları örnek verilebilir. NPT (Amerikan konik) dişli olduğu için ABD menşeli makine, pompa ve valflerin NPT portlarına adaptörsüz bağlanır.
Sık sorulan sorular
QCA-20A-NPT34 hangi parçayla birleşir?
20 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-20B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-20B-NPT34 bu parçaya takılır.
NPT diş ile BSP diş arasındaki fark nedir?
NPT, Amerikan standardı konik diştir; sızdırmazlığı diş yüzeylerinin sıkışması sağlar ve bu yüzden uygun diş sızdırmazlık macunu veya bant kullanılır. BSP ise İngiliz standardıdır; hidrolikte çoğunlukla paralel (BSPP) kullanılır ve sızdırmazlığı conta sağlar. İki dişin açısı ve hatvesi farklıdır, birbirine takılmaz. 3/4" NPT dişli bu kaplin, NPT portlu (genellikle ABD menşeli) ekipmanlar içindir.
Hangi sıcaklık aralığında kullanılabilir?
Seri, -20°C ile +100°C arasındaki akışkan sıcaklığında çalışacak şekilde tasarlanmıştır. Ancak devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Sürekli yüksek sıcaklıkta çalışan devrelerde Viton (FKM) contalı versiyonlar daha dayanıklıdır.
Başka markaların A tipi kaplinleriyle uyumlu mu?
Evet, uyumlu olacak şekilde üretilir. Oleocon QCA serisi ISO 7241-A ölçülerine göre imal edilir; aynı gövde ölçüsündeki (20) başka markaların ISO 7241-A parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları birleştirdiğinizde ilk bağlamada kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
20 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 106 l/dk (23,34 GPM), kaplin üzerinde 200 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 25 gövdeyi değerlendirin.
Kullanırken dikkat edilmesi gerekenler
- 20 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; konik diş, gövdede veya karşı portta çatlağa yol açabilir. Uygun diş sızdırmazlık macunu kullanın ve bant parçalarının sisteme girmemesine dikkat edin.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik akışkanla uyumlu olduğunu kontrol edin.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
