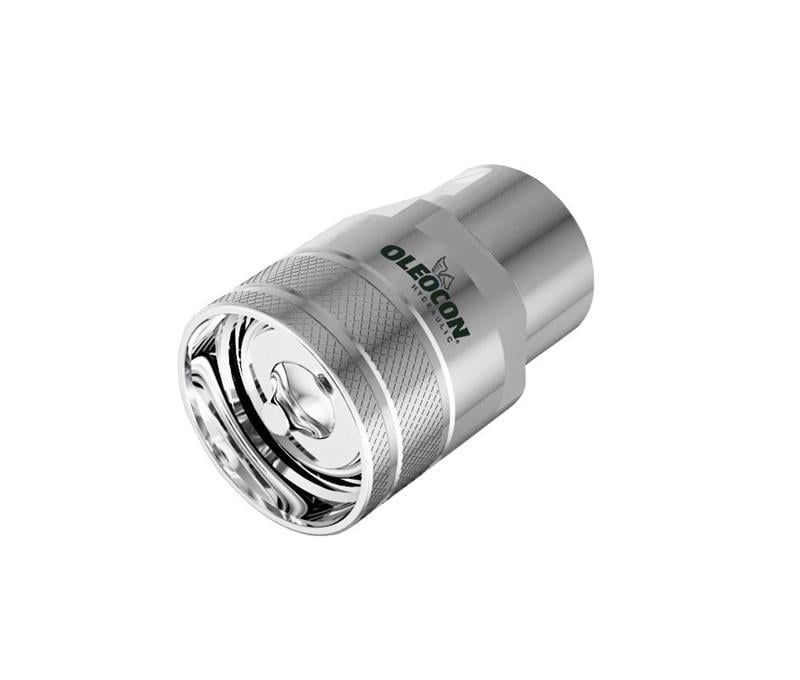

QC-STC-20B-G34, yüksek basınçlı ve darbeli hidrolik hatları vidalayarak bağlamak için kullanılan erkek popetli kaplindir. Oleocon STC serisinin 19 gövde modelidir ve 3/4" BSPP (gaz) dişi bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 106 l/dk nominal debiyle çalışır. Erkek parça, bağlantı somununu taşıyan taraftır ve genellikle ataşman veya kırıcı hortumunun ucunda bulunur.
19 gövde erkek vidalı kaplin nerede kullanılır?
Yüksek debili ve darbeli hatlar içindir. Orta ve büyük ekskavatörlerin kırıcı ve pulverizatör hatlarında, kazık makinelerinde, paletli vinçlerde ve hidrofreze gibi ağır temel makinelerinde kullanılır. Dişi BSPP (ISO 1179-1) girişine nipel, adaptör veya hortum rakoru doğrudan vidalanır.
Sık sorulan sorular
QC-STC-20B-G34 hangi parçaya vidalanır?
19 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-20A serisi) vidalanır. Örneğin QC-STC-20A-G34 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
3/4" BSPP girişli vidalı kaplinde sızdırmazlık için ne kullanılır?
Giriş ISO 1179-1 standardında paralel BSPP diştir; sızdırmazlığı diş değil, takılan rakorun alnındaki eleman sağlar. Yapışkan conta (bonded seal), O-ringli uç veya elastomer sızdırmazlık halkası kullanılabilir. Kırıcı gibi darbeli hatlarda bakır pul yerine yapışkan conta daha güvenlidir. Paralel dişe teflon bant sarılmaz.
19 gövde hangi hortum ölçüsüyle kullanılır?
19 gövde genellikle 3/4" (DN19) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınır; çok büyük seçilirse gereksiz ağırlık oluşur. Kırıcı gibi darbeli hatlarda hortumun basınç sınıfı, kaplinin 250 bar çalışma basıncının ve basınç piklerinin altında kalmamalıdır.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (250 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1000 bar) test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir. Darbeli hatlarda anlık pikler çalışma basıncını aşabileceği için emniyet valfi ayarı ve kırıcının pik basıncı birlikte değerlendirilmelidir.
Hangi sıcaklık aralığında kullanılabilir?
Seri -20°C ile +100°C arasındaki akışkan sıcaklığında çalışır. Devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Uzun süre çalışan kırıcılarda yağ hızla ısınır; kırıcıyı değiştirmeden önce sistemin soğumasını beklemek hem güvenlik hem conta ömrü için önemlidir.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplin gövdesini anahtar ağzından karşılayın; bağlantı somununa kuvvet uygulamayın.
- Conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağ ve çalışma sıcaklığıyla uyumlu olduğunu kontrol edin.
- Bağlamadan önce uçları ve dişleri temizleyin; dişlerde kalan kum hem sızdırmazlığı bozar hem de somunu aşındırır.
