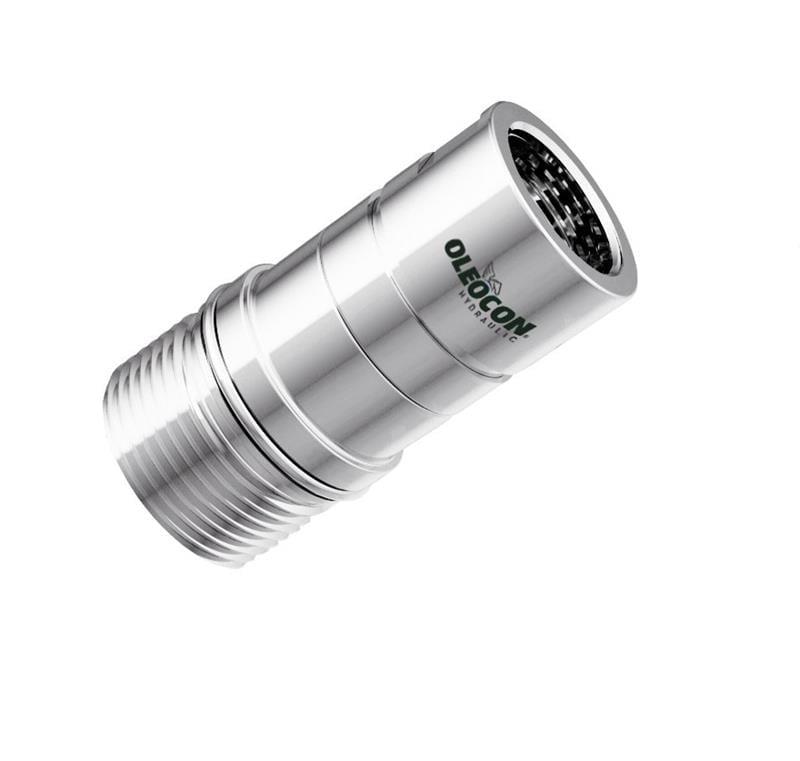

QC-STC-20A-G34, 19 gövde ölçüsünde, 3/4" BSPP (gaz) dişi bağlantılı, ISO 14541 standardında vidalı dişi popetli hızlı bağlantı kaplinidir (vidalı quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 106 l/dk'dır ve 3/4" (DN19) hortum hatlarına uygundur. Bağlantıyı bilye değil diş tuttuğu için basınç darbesine ve titreşime dayanıklıdır; hatta düşük artık basınç (en fazla 100 bar) kalmışken de bağlanabilir. Dişi parça çoğunlukla yağı sağlayan makine tarafına bağlanır; erkek parçanın somunu bu parçanın dişine vidalanır.
19 gövde dişi vidalı kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı, basınç darbelerinin yoğun olduğu hatlarda tercih edilir. Büyük kırıcılar, yıkım ataşmanları, kazık ve delme makineleri ile ağır kaldırma ekipmanları örnek verilebilir. Dişi BSPP (ISO 1179-1) girişine nipel, adaptör veya hortum rakoru doğrudan vidalanır.
Sık sorulan sorular
QC-STC-20A-G34 hangi parçayla birleşir?
19 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-20B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-20B-G34 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
3/4" BSPP girişli vidalı kaplinde sızdırmazlık için ne kullanılır?
Giriş ISO 1179-1 standardında paralel BSPP diştir; sızdırmazlığı diş değil, takılan rakorun alnındaki eleman sağlar. Yapışkan conta (bonded seal), O-ringli uç veya elastomer sızdırmazlık halkası kullanılabilir. Kırıcı gibi darbeli hatlarda bakır pul yerine yapışkan conta daha güvenlidir. Paralel dişe teflon bant sarılmaz.
Hidrolik kırıcılarda neden vidalı kaplin tercih edilir?
Kırıcı hattı sürekli basınç darbesi ve yoğun titreşim altında çalışır. Bilyeli kaplinlerde bu darbeler bilyeleri yuvalarına vurur ve zamanla aşınma, kaçak veya kendiliğinden ayrılma yapar. Vidalı kaplinde bağlantıyı diş taşıdığı için darbeye ve titreşime çok daha dayanıklıdır. Ayrıca kırıcı söküldükten sonra hortumda kalan düşük basınç (en fazla 100 bar), yeniden bağlamayı engellemez.
ISO 14541 nedir, başka markalarla uyumlu mu?
ISO 14541, vidalı (screw to connect) hidrolik kaplinlerin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon STC serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (19) başka markaların ISO 14541 parçalarıyla birleşecek şekilde tasarlanmıştır. İlk birleştirmede tam vidalandığını ve sızdırmazlığı kontrol edin.
19 gövde ayırmada ne kadar yağ kaybeder?
Katalog değerine göre 19 gövdede her ayırmada kaybedilen yağ yaklaşık 9,3 ml'dir. Bu miktar, popetler kapanana kadar iki parça arasında kalan yağdır. Kaybı daha da azaltmak isteyenler için düz alınlı kaplinler bir seçenektir; ancak darbeli hatlarda vidalı tasarımın dayanımı genellikle daha önemlidir.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplin gövdesini anahtar ağzından karşılayın; bağlantı somununa kuvvet uygulamayın.
- Pompa çalışırken (dinamik basınç altında) bağlama veya ayırma yapmayın; bu seride yalnızca en fazla 100 bar artık basınç altında bağlama yapılabilir.
- Bağlantı yokken dişi tarafı basınca maruz bırakmayın.
