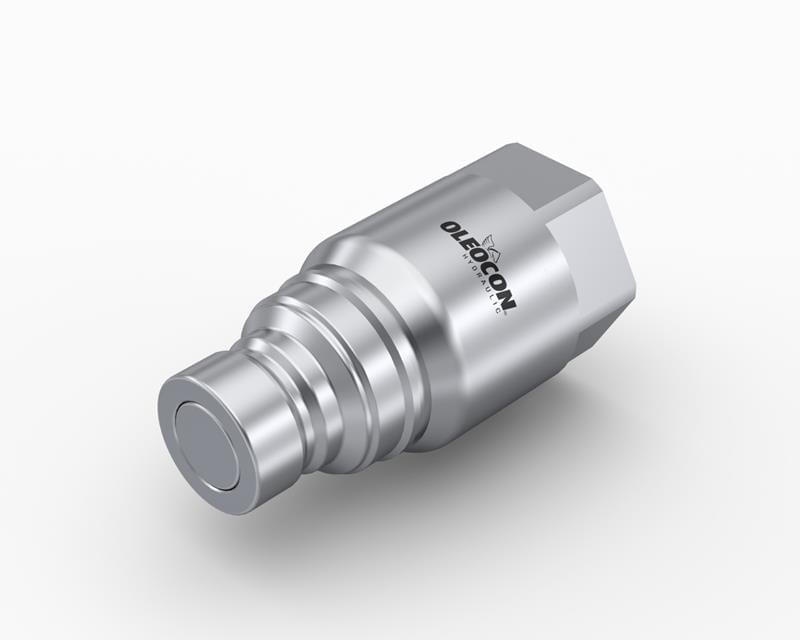

QCF-19B-NPT1, ataşman ve hidrolik hatları temiz ve yağ damlatmadan hızlıca ayırıp birleştirmek için kullanılan erkek düz alınlı kaplindir. Oleocon QCF düz alınlı serisinin 19 gövde (ISO 16028) modelidir ve 1" NPT dişi bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 100 l/dk nominal debiyle çalışır. Erkek parça genellikle ataşman veya ekipman tarafındaki hortumun ucunda bulunur ve dişi kapline itilerek bağlanır.
19 gövde erkek düz alınlı kaplin nerede kullanılır?
Yüksek debili hatlar içindir. Skid steer yükleyicilerin yüksek debili (high-flow) yardımcı hattında, yıkım ekskavatörlerinde kırıcı ve kesici ataşmanlarda, orman hasat makinelerinde ve yol kenarı bakım makinelerinin malçör kafalarında kullanılır. NPT (Amerikan konik) dişli olduğu için ABD menşeli makine ve ekipmanların NPT portlarına adaptörsüz bağlanır.
Sık sorulan sorular
QCF-19B-NPT1 hangi parçaya takılır?
19 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-19A serisi) takılır. Örneğin QCF-19A-NPT1 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
NPT diş ile BSP diş arasındaki fark nedir?
NPT Amerikan standardı konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar, bu yüzden uygun diş sızdırmazlık macunu veya bant kullanılır. BSP İngiliz standardıdır; hidrolikte çoğunlukla paralel (BSPP) tipi kullanılır ve sızdırmazlığı conta sağlar. Diş açıları ve hatveleri farklıdır, birbirine takılmaz. 1" NPT dişli bu kaplin, NPT portlu ekipmanlar içindir.
İş makinelerinde neden düz alınlı kaplin tercih edilir?
İş makinesi ataşmanları gün içinde defalarca değiştirilir ve çoğunlukla tozlu, çamurlu ortamda takılıp sökülür. Popetli kaplinin ön boşluğunda biriken kir her bağlamada sisteme taşınır ve pompa ile valflere zarar verir. Düz alınlı kaplinin yüzeyi tek hareketle silinir; ayırmada neredeyse yağ damlatmaz ve bağlarken hava almaz. Bu yüzden kırıcı, burgu ve kepçe gibi ataşmanlarda standart hâline gelmiştir.
Düz alınlı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makineleridir: mini ve yıkım ekskavatörleri, skid steer ve kompakt yükleyiciler, teleskopik yükleyiciler, mini damperler, kazık makineleri, paletli vinçler ve tünel açma makineleri. Ormancılıkta hasat makinelerinde, tarımda traktörün "power beyond" hattında, belediye ve yol işlerinde kar küreme, şev biçme ve yol kenarı bakım makinelerinde kullanılır. Endüstride kalıp değişimi yapılan enjeksiyon ve döküm makinelerinde, madencilik ile petrol-gaz sektöründe de tercih edilir. Hepsinin ortak noktası, hatların sık sökülmesi ve ortamın tozlu ya da temizliğin kritik olmasıdır.
Tozlu şantiyede kaplin ve conta ömrü nasıl korunur?
Şantiye ortamındaki kum ve toz, kaplinin en büyük düşmanıdır. Bu yüzden iş makinelerinde düz alınlı kaplin tercih edilir: ön yüzde kir tutacak boşluk yoktur ve bağlamadan önce tek hareketle silinebilir. Ömrü uzatmak için her bağlamadan önce iki yüzü silin, ayrık uçlara toz kapağı takın ve kaplini yere değecek şekilde bırakmayın. Contası çizilmiş veya ezilmiş kaplini hemen değiştirin; hasarlı conta hem kaçak yapar hem de sisteme kir alır.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; gövdede veya karşı portta çatlağa yol açabilir. Bant parçalarının sisteme girmemesine dikkat edin.
- Ataşmanı sökerken hortumu kaplinden çekmeyin; hortumlar bom hareketinde gerilmeyecek ve ezilmeyecek şekilde yönlendirilmelidir.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağla uyumlu olduğunu kontrol edin.
