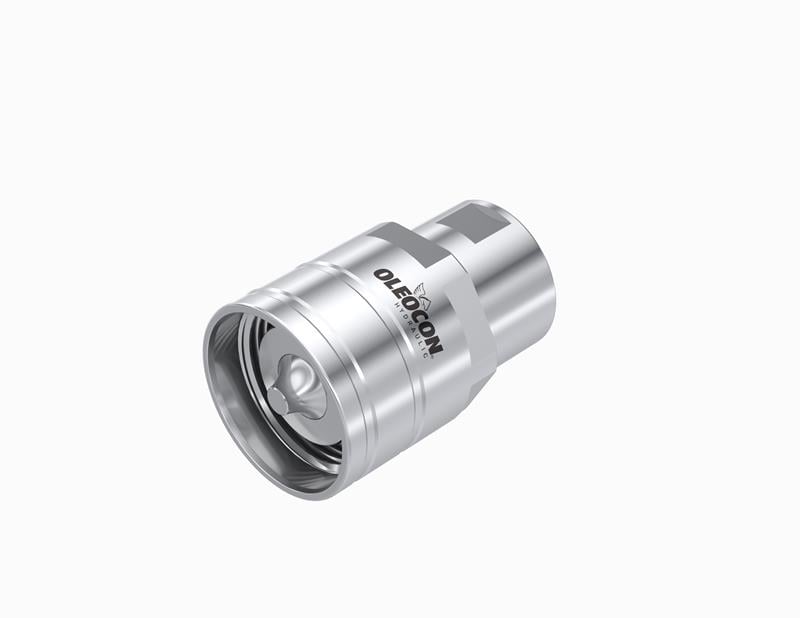

QC-STC-20B-SAE12, yüksek basınçlı ve darbeli hidrolik hatları vidalayarak bağlamak için kullanılan erkek popetli kaplindir. Oleocon STC serisinin 19 gövde modelidir ve 1 1/16-12 UN O-ringli SAE port bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 106 l/dk nominal debiyle çalışır. Erkek parça, bağlantı somununu taşıyan taraftır ve genellikle ataşman veya kırıcı hortumunun ucunda bulunur.
19 gövde erkek vidalı kaplin nerede kullanılır?
Yüksek debili ve darbeli hatlar içindir. Orta ve büyük ekskavatörlerin kırıcı ve pulverizatör hatlarında, kazık makinelerinde, paletli vinçlerde ve hidrofreze gibi ağır temel makinelerinde kullanılır. UNF/UN dişli girişi O-ringli SAE port standardındadır (ISO 11926-1); O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
QC-STC-20B-SAE12 hangi parçaya vidalanır?
19 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-20A serisi) vidalanır. Örneğin QC-STC-20A-SAE12 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
1 1/16-12 UN O-ringli SAE girişe hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır; sızdırmazlığı rakordaki O-ring, portun pah yüzeyine oturarak sağlar. O-ringin sağlam olduğunu kontrol edin ve takmadan önce hafifçe yağlayın.
Vidalı kaplin ile itmeli (bilyeli) kaplin arasındaki fark nedir?
İtmeli kaplinlerde bağlantıyı bir bilezik ve bilyeler tutar. Basınç darbeleri bilyeleri yuvalarına vurarak zamanla iz ve aşınma oluşturur (brinelling), titreşimde bilezik geri kaçabilir. Vidalı kaplinde bağlantıyı diş tutar; bilye olmadığı için bu aşınma oluşmaz ve titreşimle kendiliğinden ayrılmaz. Karşılığında bağlaması birkaç saniye daha uzun sürer.
Hat basınç altındayken bağlanabilir mi?
Evet. Bu seri, erkek veya dişi taraftan hatta kalan düşük artık basınç altında (en fazla 100 bar) bağlanabilir ve sökülebilir. Vida dişi, hattaki basınca karşı popetleri itecek kuvveti sağlar; artık basınç varsa somunu sıkmak için anahtar kullanılmalıdır. Pompa çalışırken, yani dinamik basınç altında bağlama ve ayırma yapılmaz; yağ 80°C'nin üzerindeyken de bağlantıya dokunulmamalıdır.
Hidrolik kırıcılarda neden vidalı kaplin tercih edilir?
Kırıcı hattı sürekli basınç darbesi ve yoğun titreşim altında çalışır. Bilyeli kaplinlerde bu darbeler bilyeleri yuvalarına vurur ve zamanla aşınma, kaçak veya kendiliğinden ayrılma yapar. Vidalı kaplinde bağlantıyı diş taşıdığı için darbeye ve titreşime çok daha dayanıklıdır. Ayrıca kırıcı söküldükten sonra hortumda kalan düşük basınç (en fazla 100 bar), yeniden bağlamayı engellemez.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini kontrol edin ve hafifçe yağlayın; kesik O-ring darbeli hatta hemen kaçak yapar.
- Parçalardan biri sabitse diğeri, hizasızlığı tolere edebilecek şekilde serbest olmalıdır; kasıntılı bağlantı dişlere ve contaya zarar verir.
- Kaplini bağlamadan önce sistemdeki yağın temiz olduğundan, filtre ve soğutma sisteminin doğru çalıştığından emin olun.
