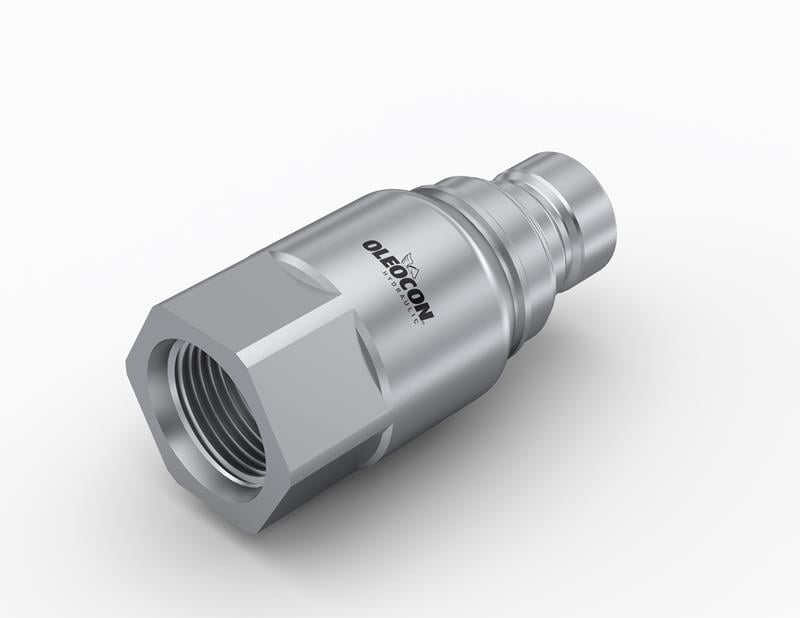

QCF-19B-SAE12, ataşman ve hidrolik hatları temiz ve yağ damlatmadan hızlıca ayırıp birleştirmek için kullanılan erkek düz alınlı kaplindir. Oleocon QCF düz alınlı serisinin 19 gövde (ISO 16028) modelidir ve 1 1/16-12 UN O-ringli SAE port bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 100 l/dk nominal debiyle çalışır. Erkek parça genellikle ataşman veya ekipman tarafındaki hortumun ucunda bulunur ve dişi kapline itilerek bağlanır.
19 gövde erkek düz alınlı kaplin nerede kullanılır?
Yüksek debili hatlar içindir. Skid steer yükleyicilerin yüksek debili (high-flow) yardımcı hattında, yıkım ekskavatörlerinde kırıcı ve kesici ataşmanlarda, orman hasat makinelerinde ve yol kenarı bakım makinelerinin malçör kafalarında kullanılır. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-19B-SAE12 hangi parçaya takılır?
19 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-19A serisi) takılır. Örneğin QCF-19A-SAE12 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
1 1/16-12 UN O-ringli SAE port nedir, hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında, O-ringli düz porttur. Buraya O-ringli erkek rakor (ORB) takılır. Sızdırmazlığı rakorun gövdesindeki O-ring, porttaki pah yüzeyine oturarak sağlar. Rakorun O-ringi sağlam olmalıdır ve takarken hafifçe yağlanmalıdır; diş sızdırmazlık ürünü gerekmez.
Tozlu şantiyede kaplin ve conta ömrü nasıl korunur?
Şantiye ortamındaki kum ve toz, kaplinin en büyük düşmanıdır. Bu yüzden iş makinelerinde düz alınlı kaplin tercih edilir: ön yüzde kir tutacak boşluk yoktur ve bağlamadan önce tek hareketle silinebilir. Ömrü uzatmak için her bağlamadan önce iki yüzü silin, ayrık uçlara toz kapağı takın ve kaplini yere değecek şekilde bırakmayın. Contası çizilmiş veya ezilmiş kaplini hemen değiştirin; hasarlı conta hem kaçak yapar hem de sisteme kir alır.
Düz alınlı (flat face) kaplin nasıl çalışır?
Dişi ve erkek parçanın ön yüzleri tamamen düzdür ve içlerinde yaylı valfler vardır. Parçalar ayrıyken bu valfler ön yüzle aynı hizada kapalı durur; ön yüzde yağ tutabilecek boşluk kalmaz. Erkek parça dişinin içine itildiğinde iki düz yüz önce birbirine sızdırmaz şekilde oturur, ardından valfler geri çekilerek yağ yolunu açar. Bilyeli kilit bağlantıyı tutar, emniyet kilidi de kazayla ayrılmayı önler.
Düz alınlı kaplin ile popetli kaplin arasındaki fark nedir?
Popetli kaplinlerde (ISO 7241, Oleocon QCA/QCB) ön tarafta yağ tutan bir boşluk kalır. Bu yüzden ayırmada birkaç ml yağ kaybolur ve uçlara kir tutunabilir. Düz alınlı kaplinde ön yüz tamamen düzdür; ayırmada kayıp çok küçüktür (bu gövdede 0,15 ml) ve yüzey bir bezle silinerek temizlenir. Ayrıca bağlantı sırasında sisteme hava ve kir girişi en aza iner. İki tip birbirine takılmaz.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
