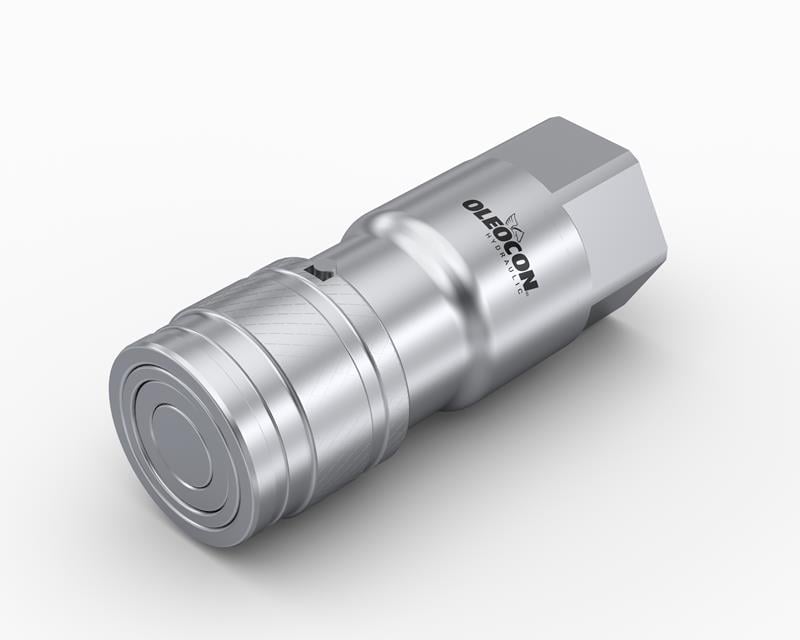

QCF-19A-SAE12, 19 gövde ölçüsünde, 1 1/16-12 UN O-ringli SAE port bağlantılı, ISO 16028 standardında dişi düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 100 l/dk'dır ve 3/4" (DN19) hortum hatlarına uygundur. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
19 gövde dişi düz alınlı kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı ataşman hatlarında tercih edilir. Yıkım ve orman makineleri, tünel açma makinelerinin değiştirilebilir kazı kafaları, uzaktan kumandalı şev biçme makineleri ve kazık makinelerinin yardımcı hatları örnek verilebilir. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-19A-SAE12 hangi parçayla birleşir?
19 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-19B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-19B-SAE12 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
1 1/16-12 UN O-ringli SAE port nedir, hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında, O-ringli düz porttur. Buraya O-ringli erkek rakor (ORB) takılır. Sızdırmazlığı rakorun gövdesindeki O-ring, porttaki pah yüzeyine oturarak sağlar. Rakorun O-ringi sağlam olmalıdır ve takarken hafifçe yağlanmalıdır; diş sızdırmazlık ürünü gerekmez.
19 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 100 l/dk (22,02 GPM), kaplinde 100 kPa (1 bar) basınç düşümü oluştuğunda geçen debidir. Kaplin daha fazla debi geçirebilir ama basınç kaybı ve ısınma hızla artar. Ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 25 gövdeyi değerlendirin.
19 gövde hangi hortum ölçüsüyle kullanılır?
19 gövde, genellikle 3/4" (DN19) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınma artar; çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortumun basınç sınıfının, kaplinin 250 bar çalışma basıncına ve ataşmanın basınç piklerine uygun olduğundan emin olun.
Düz alınlı kaplinin bakımı nasıl yapılır?
Düz ön yüz, temiz bir bezle tek hareketle silinebilir; her bağlamadan önce iki yüzü de silin. Ayrıkken toz kapaklarını takın. Bileziğin ve emniyet kilidinin rahat döndüğünü, ön contanın kesik veya ezik olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken sızıntı, bileziğin sıkışması veya kilidin tutmaması kaplinin değişmesi gerektiğini gösterir.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
