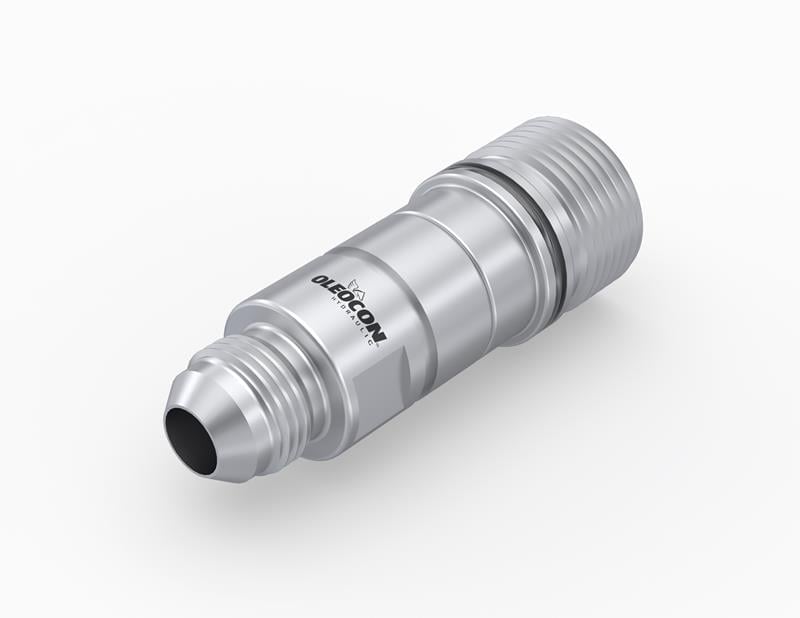

19 gövde ve 1 1/16-12 UN erkek JIC (37°) bağlantılı QC-STC-20A-MSAE12, ISO 14541 standardında vidalı dişi hızlı bağlantı kaplinidir. Bağlantıyı bilye değil diş tuttuğu için basınç darbesine ve titreşime dayanıklıdır; hatta düşük artık basınç (en fazla 100 bar) kalmışken de bağlanabilir. 250 bar çalışma basıncı ve 106 l/dk nominal debisiyle 3/4" (DN19) hortum hatları için uygundur. Dişi parça çoğunlukla yağı sağlayan makine tarafına bağlanır; erkek parçanın somunu bu parçanın dişine vidalanır.
19 gövde dişi vidalı kaplin nerede kullanılır?
Debinin 50 l/dk üzerine çıktığı, basınç darbelerinin yoğun olduğu hatlarda tercih edilir. Büyük kırıcılar, yıkım ataşmanları, kazık ve delme makineleri ile ağır kaldırma ekipmanları örnek verilebilir. Erkek UNF/UN ucu 37° havşalı JIC standardındadır (ISO 8434-2); JIC somunlu hortum rakorları doğrudan bağlanır.
Sık sorulan sorular
QC-STC-20A-MSAE12 hangi parçayla birleşir?
19 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-20B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-20B-MSAE12 bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
1 1/16-12 UN erkek JIC uca hangi rakor bağlanır?
Bu uç ISO 8434-2 (SAE J514) standardında 37° havşalı JIC erkek uçtur. Aynı diş ölçüsündeki JIC döner somunlu hortum rakoru doğrudan takılır; sızdırmazlığı 37° konik yüzeyler sağlar. 45° SAE havşalı rakorlar benzer görünse de bu uca uymaz.
Hat basınç altındayken bağlanabilir mi?
Evet. Bu seri, erkek veya dişi taraftan hatta kalan düşük artık basınç altında (en fazla 100 bar) bağlanabilir ve sökülebilir. Vida dişi, hattaki basınca karşı popetleri itecek kuvveti sağlar; artık basınç varsa somunu sıkmak için anahtar kullanılmalıdır. Pompa çalışırken, yani dinamik basınç altında bağlama ve ayırma yapılmaz; yağ 80°C'nin üzerindeyken de bağlantıya dokunulmamalıdır.
Hidrolik kırıcılarda neden vidalı kaplin tercih edilir?
Kırıcı hattı sürekli basınç darbesi ve yoğun titreşim altında çalışır. Bilyeli kaplinlerde bu darbeler bilyeleri yuvalarına vurur ve zamanla aşınma, kaçak veya kendiliğinden ayrılma yapar. Vidalı kaplinde bağlantıyı diş taşıdığı için darbeye ve titreşime çok daha dayanıklıdır. Ayrıca kırıcı söküldükten sonra hortumda kalan düşük basınç (en fazla 100 bar), yeniden bağlamayı engellemez.
ISO 14541 nedir, başka markalarla uyumlu mu?
ISO 14541, vidalı (screw to connect) hidrolik kaplinlerin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon STC serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (19) başka markaların ISO 14541 parçalarıyla birleşecek şekilde tasarlanmıştır. İlk birleştirmede tam vidalandığını ve sızdırmazlığı kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- 19 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- JIC 37° uca 45° havşalı rakor takmayın; benzer görünseler de sızdırmazlık sağlamaz.
- Bağlantı yokken dişi tarafı basınca maruz bırakmayın.
- Parçalardan biri sabitse diğeri, hizasızlığı tolere edebilecek şekilde serbest olmalıdır; kasıntılı bağlantı dişlere ve contaya zarar verir.
