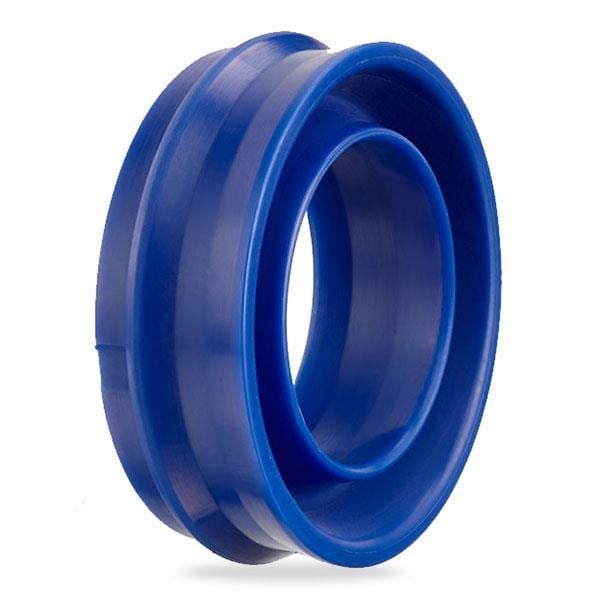

18x28x10,4 Pnömatik Toz Boğaz Keçesi (A852-018 PU)

ALP A852-018 PU: A852 profilli 18x28x10,4 pnömatik toz-boğaz keçesi. Çalışma basıncı 16 bar.

Pnömatik toz-boğaz keçesi nerede kullanılır?

Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik toz-boğaz keçesi, havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

A852-018 PU hangi mil / silindir çapına uyar?

Tabloya göre mil (piston kolu) çapı Ød = 18 mm, kanal dibi çapı ØD = 28 mm, kanal genişliği B = 7,7 mm, yükseklik 13 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

A852-018 PU hangi şartlarda çalışır?

A852-018 PU için tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

A852-018 PU için dinamik yüzey, 18 mm mil (piston kolu) yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A852-018 PU montajında nelere dikkat edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 7,7 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+80 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
