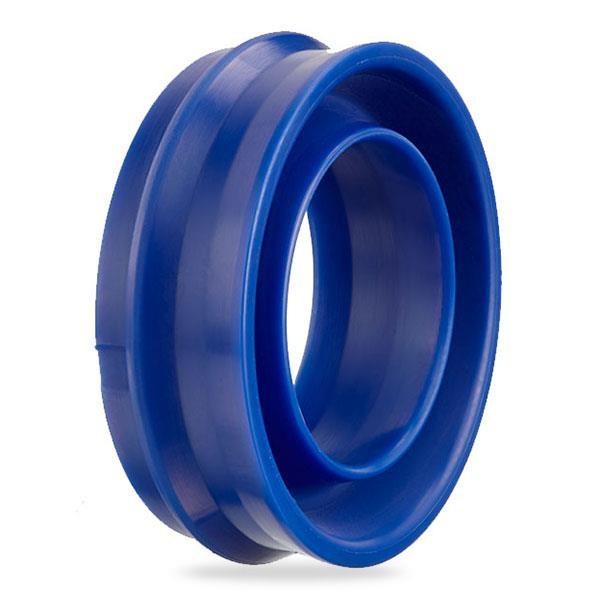

18x26x10,4 mm ölçüsündeki A852-018/1 PU, A852 profilli 92 PU pnömatik toz-boğaz keçesi olarak pnömatik silindirlerde kullanılır.
Pnömatik toz-boğaz keçesi nerede kullanılır?
18 mm mil için pnömatik toz-boğaz keçesi olan A852-018/1 PU, havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
A852-018/1 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 18 mm, kanal dibi çapı ØD = 26 mm, kanal genişliği B = 7,7 mm, yükseklik 13 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A852-018/1 PU hangi malzemeden üretilir?
18x26x10,4 ölçüsündeki bu pnömatik toz-boğaz keçesi için kullanılan malzeme: 92 PU. 92 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.
A852-018/1 PU için yüzey kalitesi nasıl olmalı?
A852-018/1 PU için dinamik yüzey, 18 mm mil (piston kolu) yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Keçe kanala nasıl takılır?
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 7,7 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+80 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
