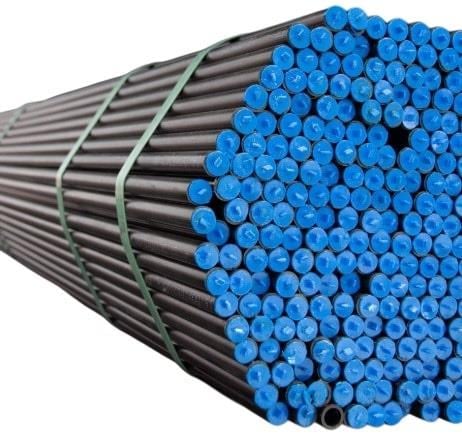

Benteler 18x1,5 fosfatlı hidrolik boru ile hidrolik ünite, valf ve silindir arasındaki sabit yağ hatları kurulur. İç çapı 15 mm'dir.
Teknik özellikler
| Ürün | Benteler hidrolik devre (hat) borusu, fosfatlı |
|---|
| Dış çap | 18 mm |
|---|
| Et kalınlığı | 1,5 mm |
|---|
| İç çap | 15 mm (hesaplanan) |
|---|
| İç kesit alanı | 176,7 mm² (hesaplanan) |
|---|
| Yaklaşık ağırlık | 0,61 kg/m (çelik, 7,85 g/cm³ ile hesaplanan) |
|---|
| 24° rakor serisi | L (hafif) serisi |
|---|
| Yüzey | Fosfat kaplama |
|---|
Dış çap ve et kalınlığı ürün ölçüsüdür; iç çap, kesit ve ağırlık bu ölçülerden hesaplanmıştır. Rakor serisi ISO 8434-1 (DIN 2353) 24° konik rakor ölçülerine göredir.
Nerelerde kullanılır?
Sabit ve mobil hidroliklerde; hidrolik ünite, valf blokları ve silindirler arasındaki rijit basınç ve dönüş hatlarında kullanılır. Fosfat kaplama, montaj öncesi depolamada ve yağlı ortamda yüzeyi korur.
Sık sorulan sorular
18x1,5 ne anlama gelir?
18x1,5, borunun dış çapının 18 mm, et kalınlığının 1,5 mm olduğunu gösterir. İç çap dış çaptan iki et kalınlığı çıkarılarak bulunur: 18 − 2 × 1,5 = 15 mm.
Bu borudan ne kadar yağ geçer?
İç kesit alanı 176,7 mm²'dir; bu kesitte yağ 1 m/s hızla akarken debi yaklaşık 10,6 lt/dk olur. Debi hızla doğru orantılıdır; boru çapı, hattın türüne göre izin verilen akış hızı ve basınç kaybı hesaplanarak seçilmelidir.
Fosfatlı boru paslanır mı?
Fosfat kaplama ince bir dönüşüm tabakasıdır; depolamada ve yağlı ortamda yüzeyi korur, ancak dış ortamda uzun süreli korozyon koruması sınırlıdır. Montajdan sonra boyanacak ya da kapalı ortamda kalacak hatlar için uygundur; açık havada galvanizli boru tercih edilir.
Boru nasıl kesilmeli?
Boru, ekseni dik olacak şekilde boru kesme aparatı ya da testereyle kesilmelidir; disk taşıyla açılı kesim önerilmez. Kesimden sonra iç ve dış çapak alınmalı, talaş ve kir temizlenip boru içi yağla yıkanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını boru malzemesinin sertifikasına göre hesaplayın; yalnız ölçüye bakarak basınç seçmeyin.
- Borunun rakor içine tam oturduğundan emin olun.
- Rakor seçerken 18 mm dış çapa uygun L (hafif) serisi rakor kullanın.
- Bükme bölgesinde ezilme ve çatlak olup olmadığını kontrol edin.
